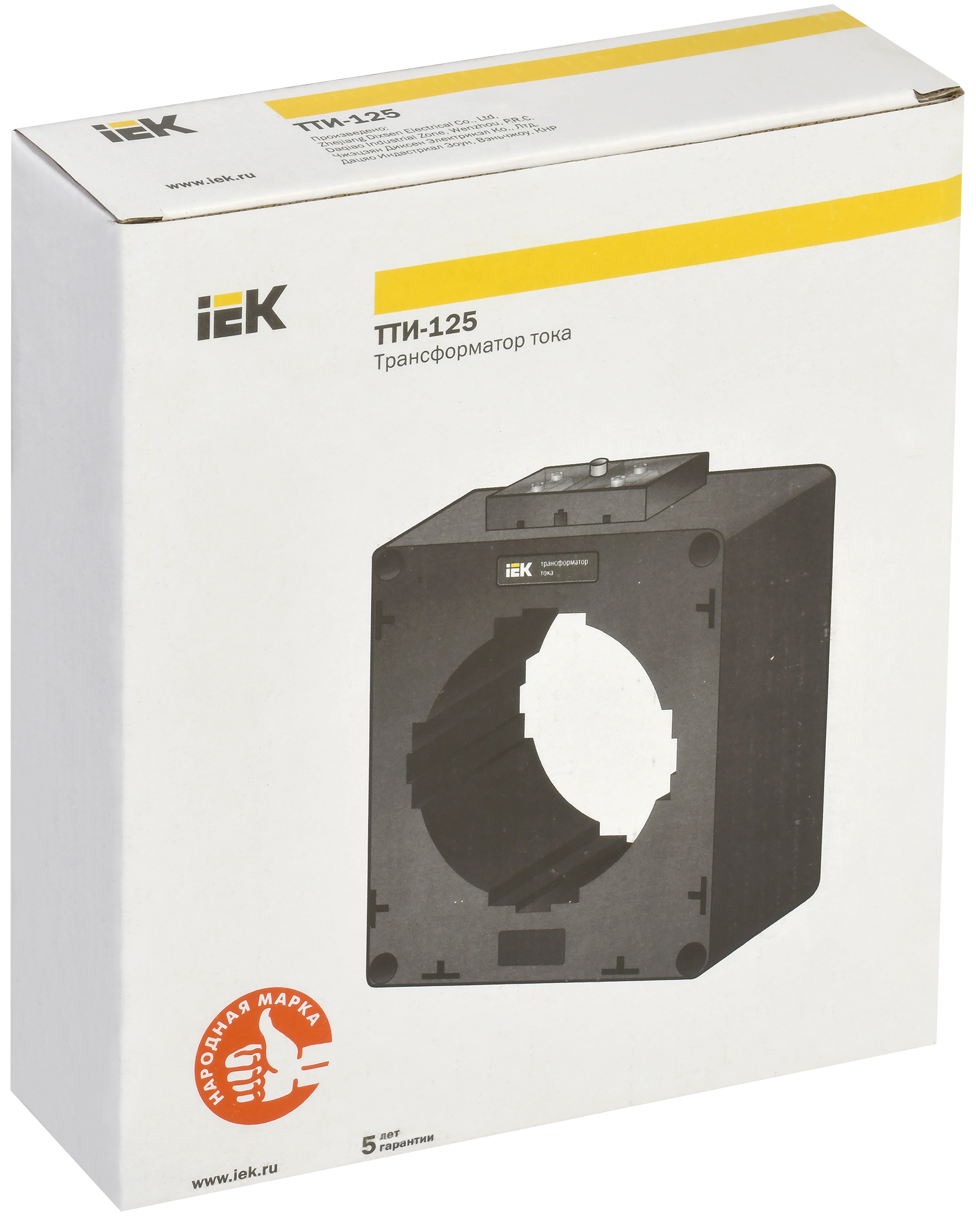

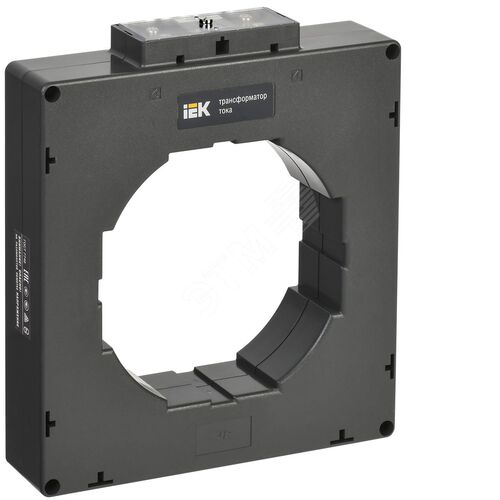

Трансформатор тока ТТИ-125 1500/5А 15ВА 0,5S IEK
Бренд
- Вторичное подключение
- Винтовое соединение
- Вторичный номин ток, а
- 5
- Калиброванный
- Да
- Класс точности
- 0,5s
- Климатическое исполнение
- Iek_v0000009
- Количество первичных входов
- 1
- Макс диаметр кабеля, мм
- 125
- Модель или исполнение
- Преобразователь тока с первичной обмоткой
Оригинал
Документы (если есть)
Особенности
Два разных способа монтажа:
- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине;
- на панель, с использованием специальных кронштейнов.
- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине;
- на панель, с использованием специальных кронштейнов.
Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.
Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.
Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.
Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.
Универсальное окно трансформатора тока ТТИ позволяет устанавливать в качестве первичной обмотки кабели и шины различных сечений и конфигураций.
- Вторичное подключение
- Винтовое соединение
- Вторичный номин ток, а
- 5
- Калиброванный
- Да
- Класс точности
- 0,5s
- Климатическое исполнение
- Iek_v0000009
- Количество первичных входов
- 1
- Макс диаметр кабеля, мм
- 125
- Модель или исполнение
- Преобразователь тока с первичной обмоткой
- Монтажное исполнение трансформатора тока
- С окном
- Наибольшее раб напряжение, кв
- 0,72
- Напряжение, в
- 660
- Номинальный первичный ток, а
- 1500
- Номинальный ток вторичной обмотки тт, а
- 5
- Номин вторичная полная мощность, ва
- 15
- Номин коэф безоп втор обмотки, кбном
- 5
- Номин напряжение, в
- 660
- Номин частота, гц
- 50
- Первичный номин ток, а
- 1500
- Рабочее положение
- Любое
- С защитой от прикосновения
- Да
- С медной шиной
- Нет
- Степень защиты - ip
- Ev006405
- Температура эксплуатации, °c
- -45...50
- Тип изделия
- Трансформатор
- Установка на защёлках
- Нет
- Вторичное подключение
- Винтовое соединение
- Вторичный номин. ток
- 5 А
- Калиброванный
- да
- Класс точности
- 0,5S
- Класс точности
- 0,5S
- Климатическое исполнение
- Iek_v0000009
- Количество первичных входов
- 1
- Максимальный диаметр кабеля
- 125 мм
- Модель/исполнение
- Преобразователь тока с первичной обмоткой
- Наибольшее раб напряжение
- 0,72 кВ
- Номин коэф безоп втор обмотки
- 5 Кбном
- Номин. вторичная полная мощность
- 15 ВА
- Номин. напряжение
- 660 В
- Номин. частота
- 50 Гц
- Первичный номин. ток
- 1500 А
- Рабочее положение (горения)
- Любое
- С защитой от прикосновения
- да
- С медной шиной
- нет
- Степень защиты (IP)
- IP20
- Температура эксплуатации
- -45...50 °C
- Установка на защёлках
- нет
Базовые параметры
- Единица измерения
- шт
- Вес
- 1,250 шт
- Объём
- 0,002973 м3
Упаковки
| Индивидуальная | Заводская | Мастер | Транспортная | |
|---|---|---|---|---|
| Количество | 1,0 | — | — | 10,0 |
| Ед. измерения | шт | шт | шт | шт |
| Тип / вариант | КОРОБКА/БОКС | — | — | ГОФРОКОРОБ |
| Материал | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | — | — | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкоды | — | — | ||
| Вес брутто | 1,250 кг | — | — | 12,500 кг |
| Объём | 0,003000 м3 | — | — | 0,029725 м3 |
| Д×Ш×В | 0,20 × 0,05 × 0,23 м | — | — | 41,00 × 29,00 × 25,00 см |
- Срок службы
- 25 лет
- Гарантийный срок
- 5 лет
