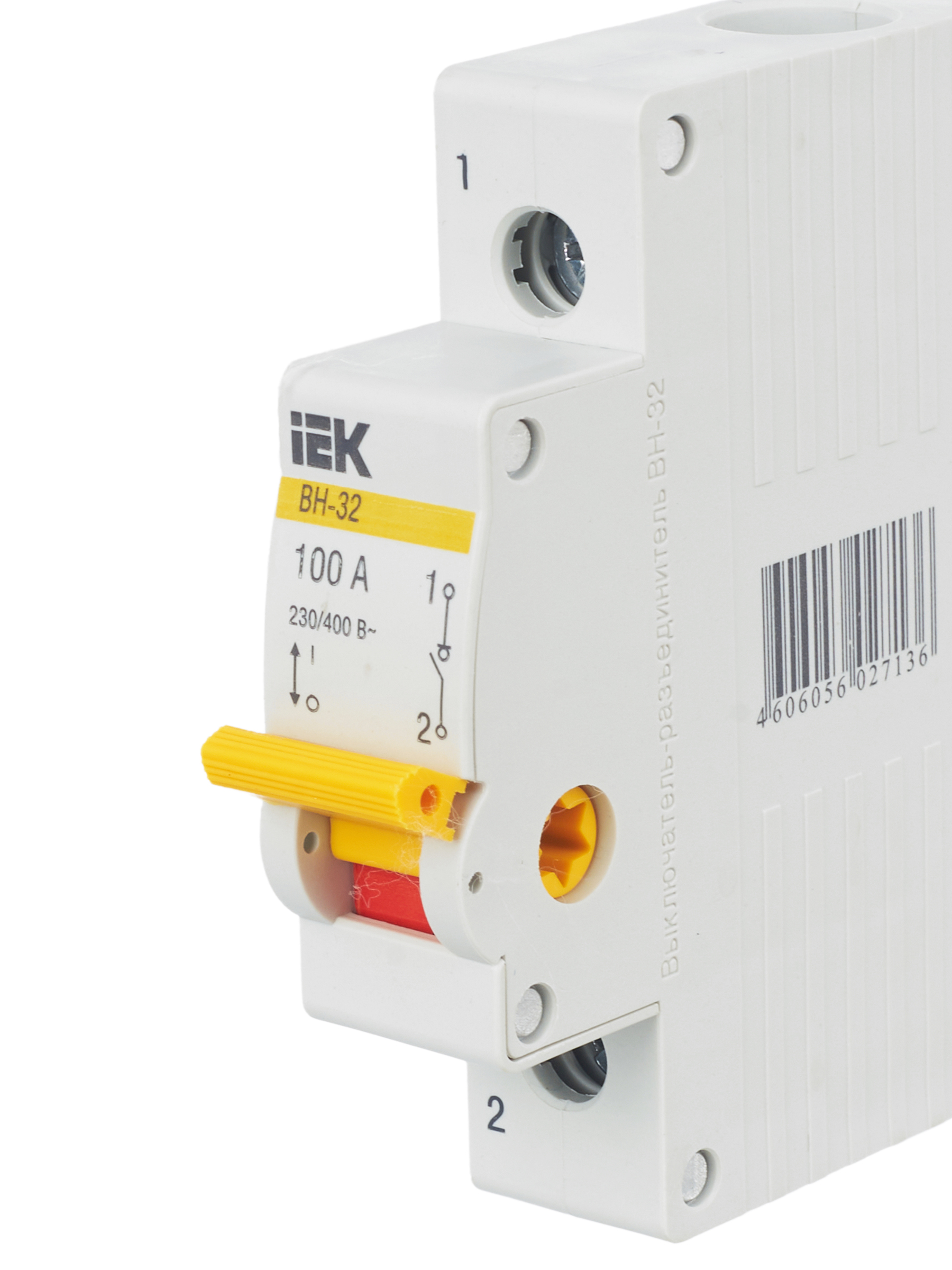

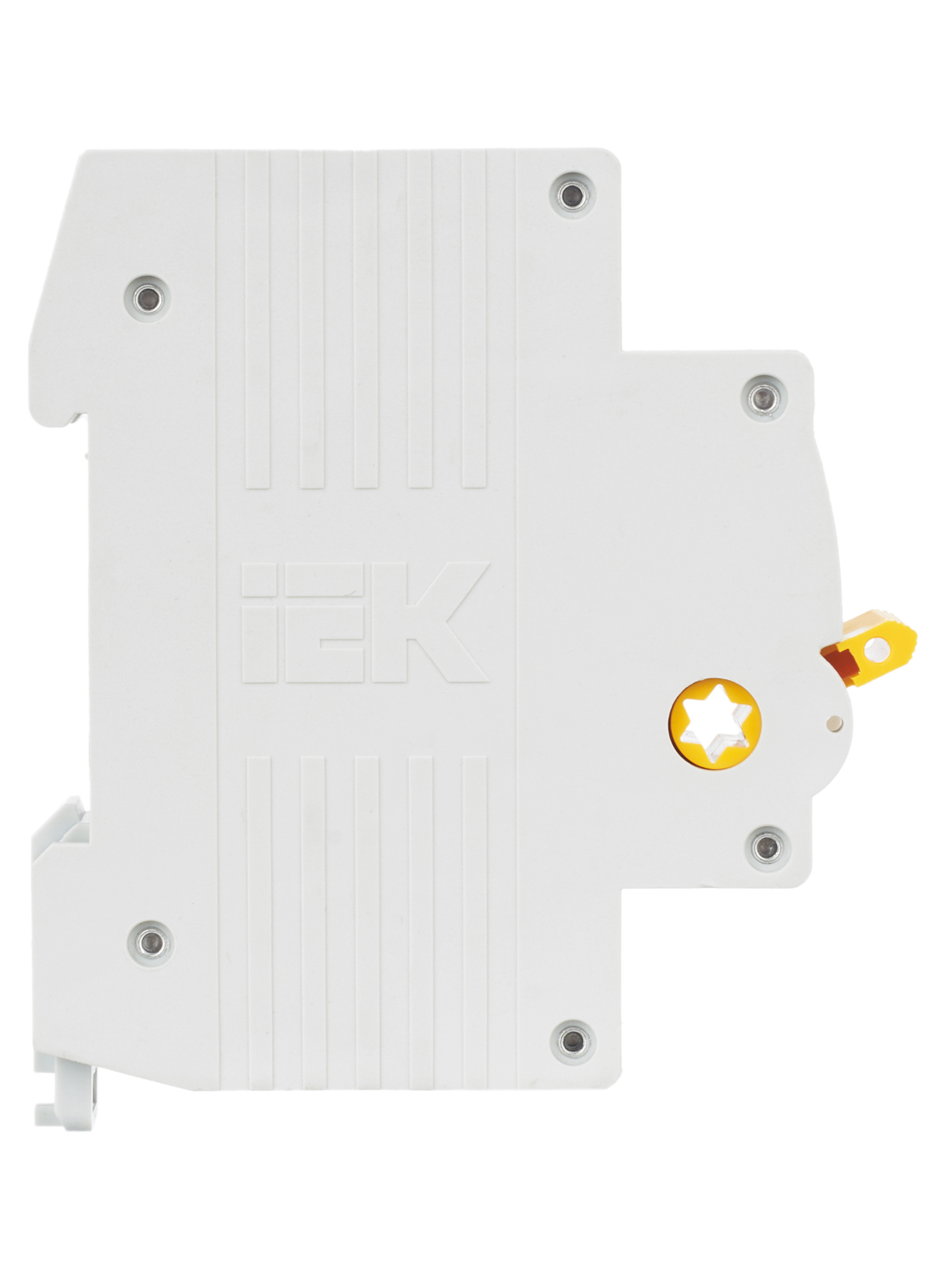

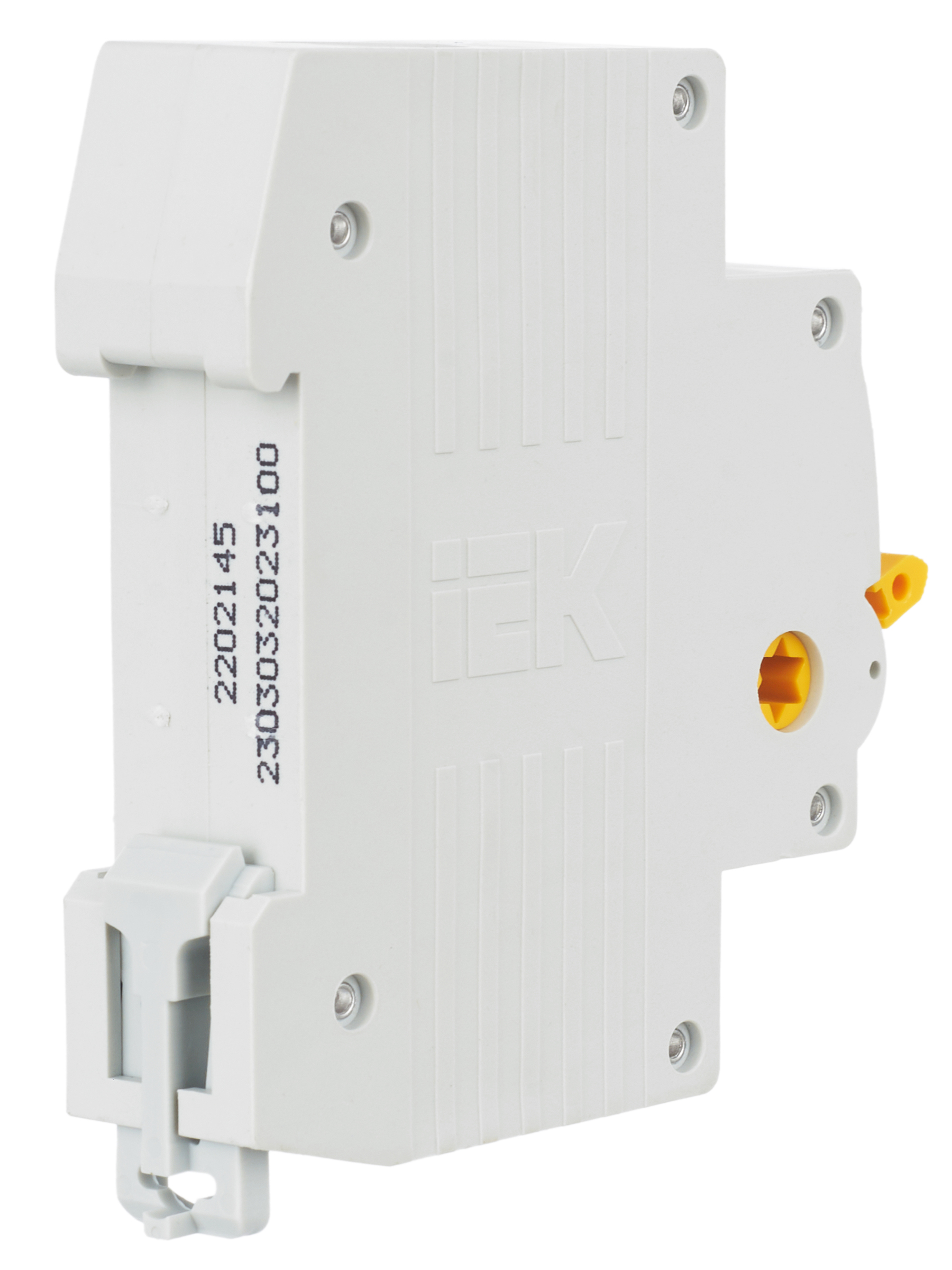

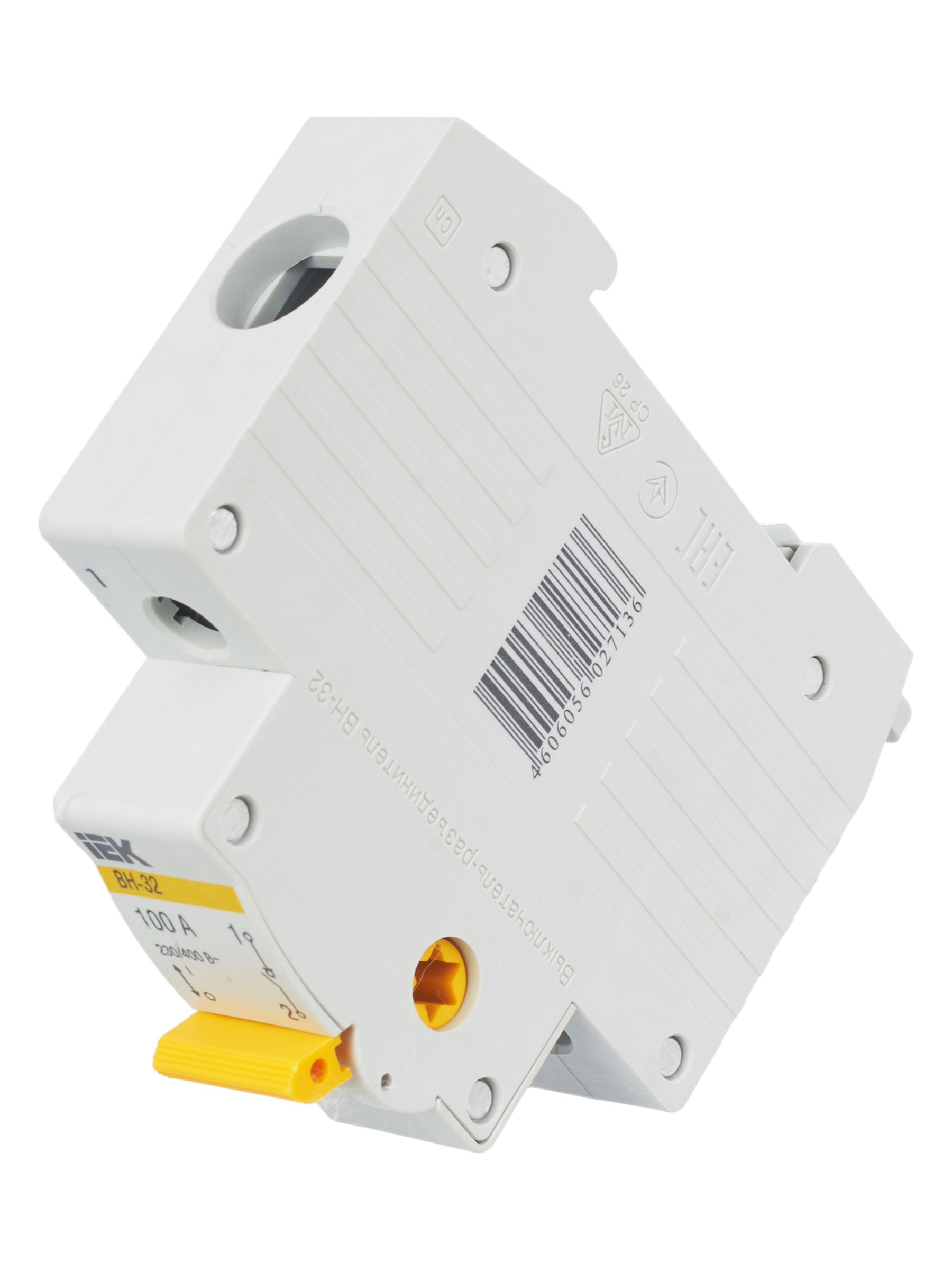

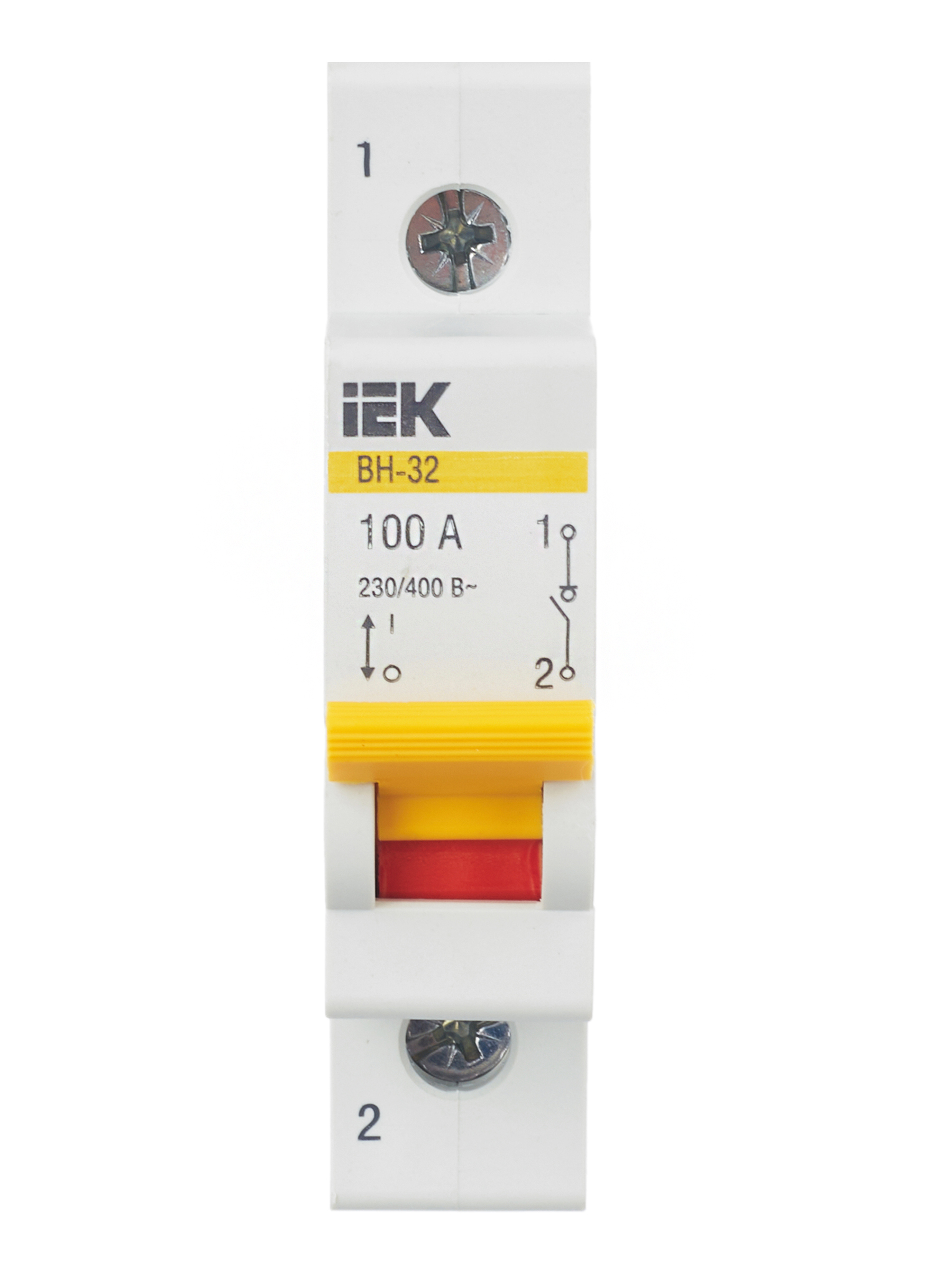

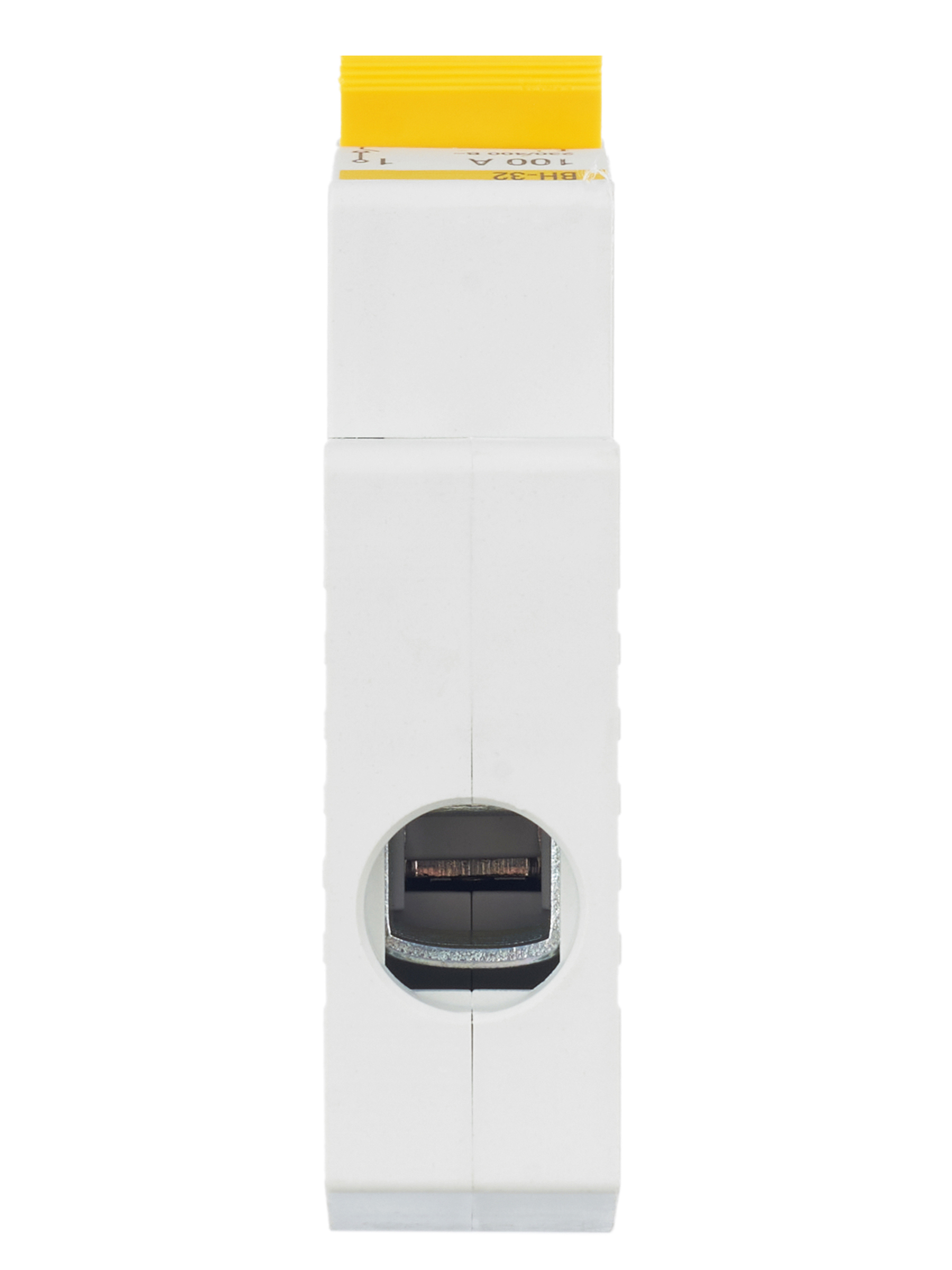

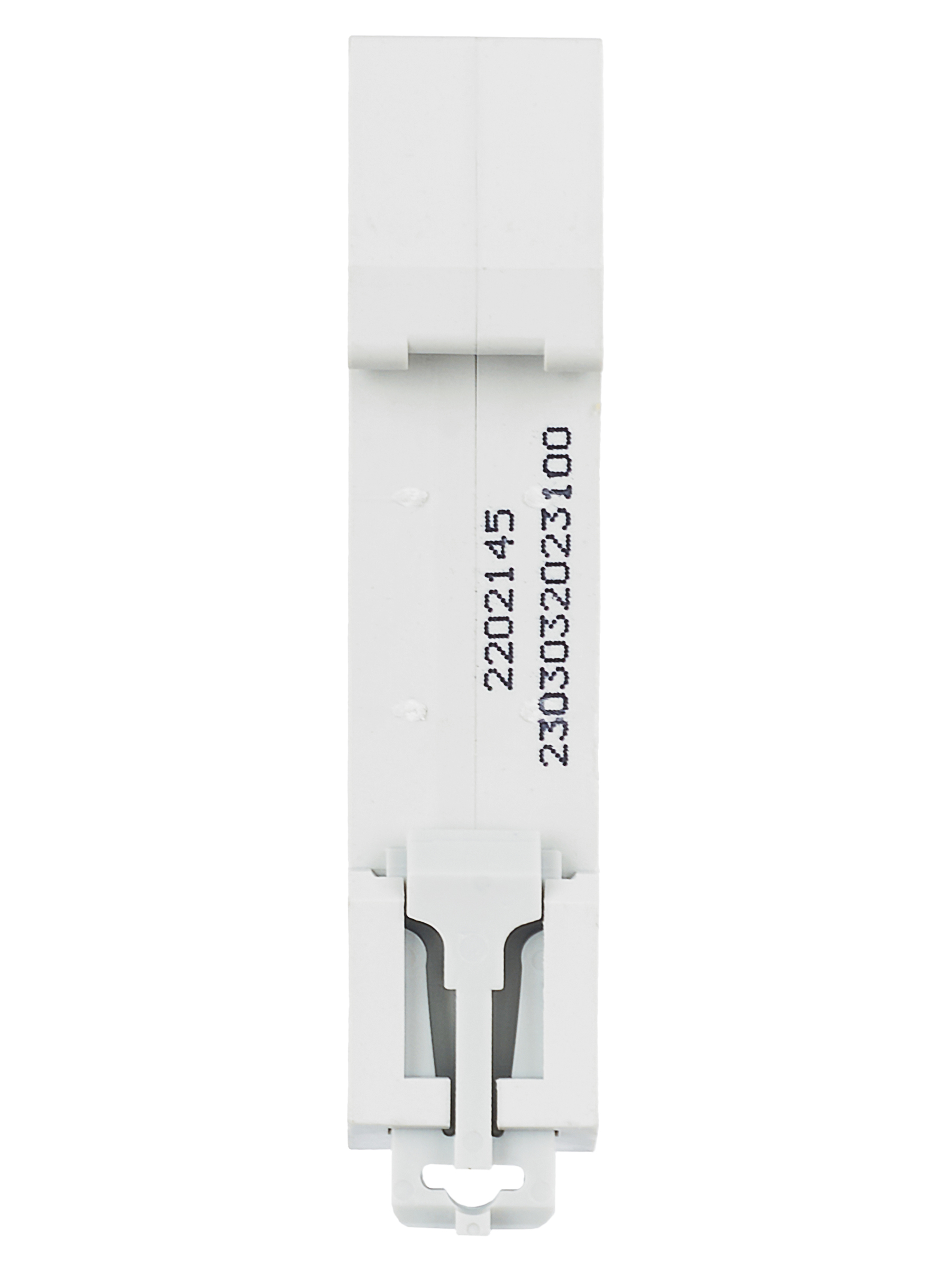

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 1P 100А IEK
Бренд
- Вкл и откл способность, i на ie
- 3
- Группа механического исполнения
- M1
- Диапазон рабочих температур, °c
- -40...50
- Категория применения
- Ac-22 а
- Кол-во нормально замкнутых - нз контактов
- 0
- Кол-во норм разомкнутых - но контактов
- 1
- Количество переключающих контактов
- 0
- Количество полюсов
- 1
Оригинал
Документы (если есть)
Особенности
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
Не имеет собственного потребления электроэнергии и является устройством ручного управления.

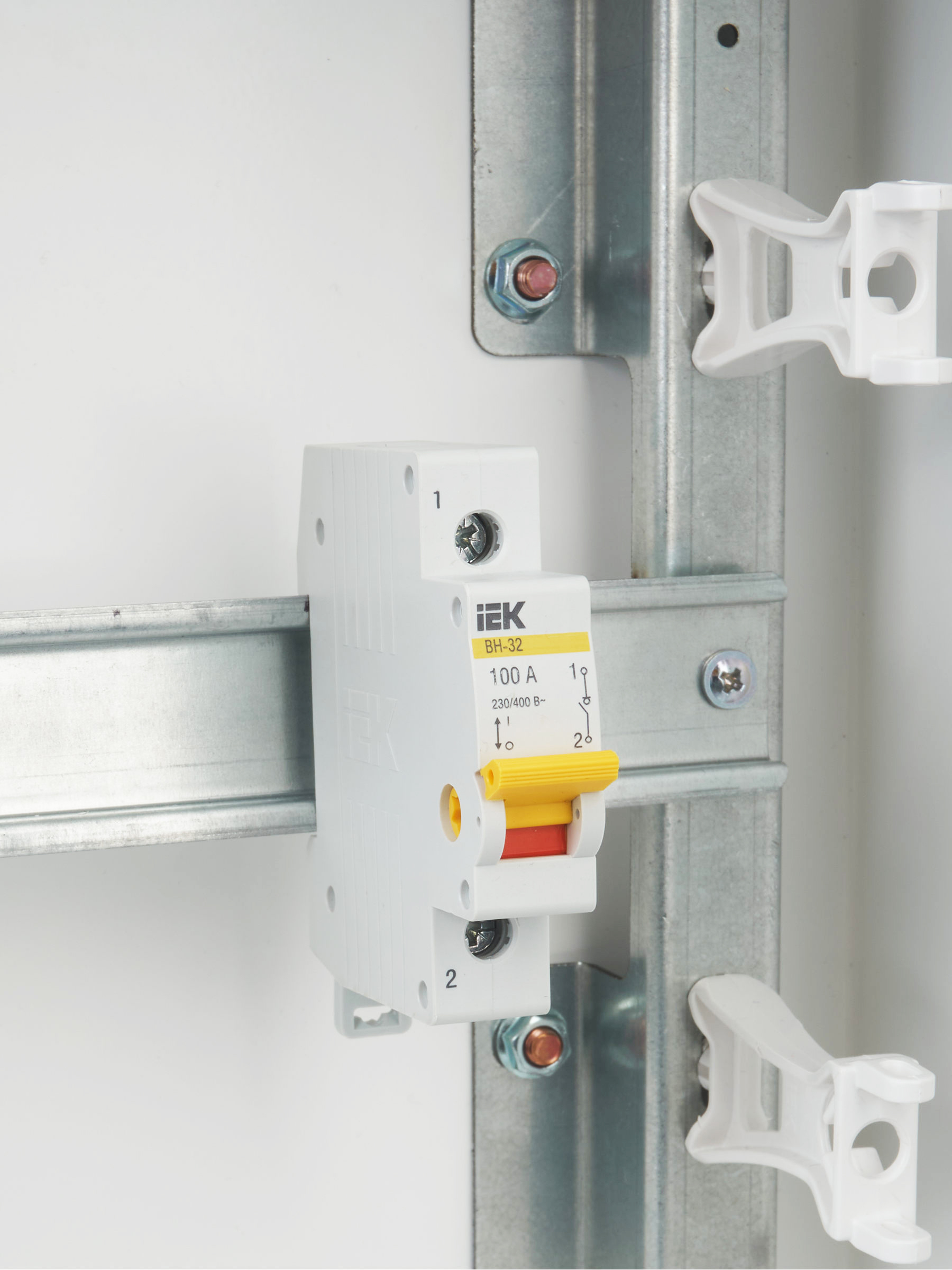

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Полное соответствие стандарту: положение рукоятки вкл/выкл соответствует состоянию контактов.
Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Благодаря своей конструкции (двойной разрыв цепи), позволяет практически исключить пробой и перекрытие дугой по изоляции, даже при длительной эксплуатации и сильном загрязнении.
- Вкл и откл способность, i на ie
- 3
- Группа механического исполнения
- M1
- Диапазон рабочих температур, °c
- -40...50
- Категория применения
- Ac-22 а
- Кол-во нормально замкнутых - нз контактов
- 0
- Кол-во норм разомкнутых - но контактов
- 1
- Количество переключающих контактов
- 0
- Количество полюсов
- 1
- Макс поперечное сечение проводника, мм²
- 35
- Мех износостойкость, циклов
- 30000
- Номин импульсное выдерживаемое напряжение, кв
- 6
- Номин отключающая способность, ка
- -
- Номин раб напряжение, в
- 230...400
- Номин ток, а
- 100
- Относительная влажность воздуха
- 50% при 40°с
- Присоединительная способность контактных зажимов, мм²
- 4...35
- Рабочее положение
- Вертикальное
- Силовое разъединение - согл din vde 0113
- Нет
- С сигнальной лампой - индикатором
- Нет
- Степень защиты - ip
- Ip20
- Тип включения или отключения
- Выключатель-разъединитель нагрузки
- Тип лампы
- Не применимо
- Тип напряжения
- Переменный (ac)
- Угол возможного отклонения в рабочем положении, °
- 90
- Цвет
- Серый
- Частота сети, гц
- 50
- Ширина по количеству модульных расстояний
- 1
- Электр износостойкость, циклов
- 20000
- Вкл и откл способность
- 3 I на Ie
- Группа механического исполнения
- M1
- Диапазон рабочих температур
- -40...50 °C
- Категория применения
- Ac-22 а
- Количество нормально замкнутых (НЗ) контактов
- 0
- Количество нормально разомкнутых (НО) контактов
- 1
- Количество переключающих (перекидных) контактов
- 0
- Количество переключающих контактов
- 0
- Количество полюсов
- 1
- Макс. поперечное сечение проводника
- 35 мм²
- Мех износостойкость
- 30000 циклов
- Модульная ширина (общ. кол-во модульных расстояний)
- 1
- Номин. импульсное выдерживаемое напряжение
- 6 кВ
- Номин. напряжение
- 230...400 В
- Номин. отключающая способность
- - кА
- Номин. ток
- 100 А
- Относительная влажность воздуха
- 50% при 40°с
- Присоединительная способность контактных зажимов
- 4...35 мм²
- Рабочее положение (горения)
- Вертикальное
- С сигнальной лампой (индикатором)
- нет
- Силовое разъединение - согл DIN VDE 0113
- нет
- Степень защиты (IP)
- IP20
- Тип включения/отключения
- Выключатель-разъединитель нагрузки
- Тип лампы
- Не применимо
- Тип напряжения
- Переменный (ac)
- Угол возможного отклонения в рабочем положении
- 90 °
- Цвет колпачка (индикатора)
- Серый
- Частота сети
- 50 Гц
- Электр износостойкость
- 20000 циклов
Базовые параметры
- Единица измерения
- шт
- Вес
- 0,079 шт
- Объём
- 0,000141 м3
Упаковки
| Индивидуальная | Заводская | Мастер | Транспортная | |
|---|---|---|---|---|
| Количество | 1,0 | — | — | 240,0 |
| Ед. измерения | шт | шт | шт | шт |
| Тип / вариант | БЕЗ УПАКОВКИ | — | — | ГОФРОКОРОБ |
| Материал | НЕ УКАЗАН | — | — | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкоды | — | — | ||
| Вес брутто | 0,079 кг | — | — | 18,930 кг |
| Объём | 0,000141 м3 | — | — | 0,033856 м3 |
| Д×Ш×В | 7,40 × 1,80 × 8,00 см | — | — | 23,00 × 46,00 × 32,00 см |
- Срок службы
- 15 лет
- Гарантийный срок
- 5 лет
