Выключатель автоматический ВА88-32 3Р 50А 25кА MASTER IEK
Бренд
- Вес, кг
- 1.400
- Высота, мм
- 164.0
- Высота над уровнем моря, м
- < 2000
- Глубина, мм
- 65.0
- Диапазон уставки тока расцепления, а
- 500
- Диап регул без заде сраб расцеп короткого замык, а
- -
- Исполнение
- Стационарное
- Климатическое исполнение
- Iek_v0000009
Оригинал
Документы (если есть)
Особенности

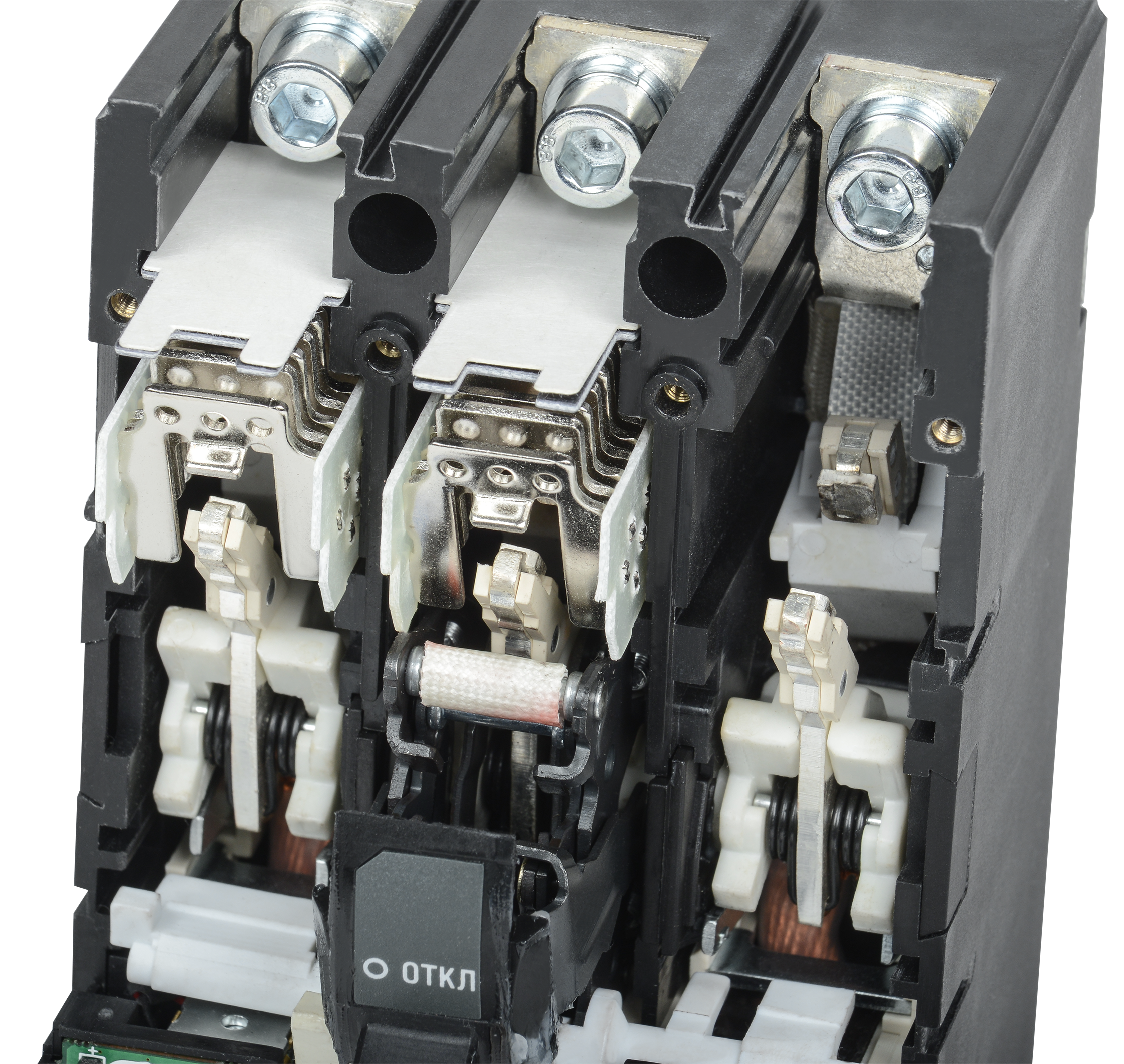

Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях.
Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.
Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.
- Вес, кг
- 1.400
- Высота, мм
- 164.0
- Высота над уровнем моря, м
- < 2000
- Глубина, мм
- 65.0
- Диапазон уставки тока расцепления, а
- 500
- Диап регул без заде сраб расцеп короткого замык, а
- -
- Исполнение
- Стационарное
- Климатическое исполнение
- Iek_v0000009
- Кол-во вспомогат норм замкнутых-нз конт
- 0
- Кол-во вспомогат норм разомкнутых-но конт
- 0
- Кол-во вспомогат переключающих контактов
- 0
- Количество полюсов
- 3
- Комплексная защита от замыканий на землю
- Нет
- Конструкция прибора
- Встраиваемое устройство расширения
- Мех износостойкость, циклов
- < 8500
- Моторный привод встроенный
- Нет
- Моторный привод - дополнительно
- Да
- Наличие электронного расцепителя
- Нет
- Номин импульсное выдерживаемое напряжение, кв
- 8
- Номин напряжение, в
- 400...400
- Номин напряжение изоляции ui, в
- 800
- Номин откл способность icu при 400 в 50 гц, ка
- 25
- Номин продолжительный ток iu, а
- 50
- Номин раб наибольшая откл способность ics, ка
- 18,75
- Номин раб напряжение, в
- 400
- Номин ток, а
- 50
- Относительная влажность воздуха
- 50%
- Подходит для монтажа на din-рейку
- Нет
- Потери энергии, вт
- 75.0
- Режим работы
- Продолжительный
- С расцеплением под напряжением
- Да
- Степень защиты - ip
- Ip30
- Степень защиты зажимов ip
- Ip00
- Температура эксплуатации, °c
- -40...60
- Тип изделия/компонента
- Выключатель автоматический в литом корпусе
- Тип подключения силовой электрич цепи
- Винтовое соединение
- Тип расцепителя
- Iek_v0000011
- Тип элемента управления
- Тумблер
- Уставка теплового расцепителя, а
- 50
- Уставка электромагнитного расцепителя im, а
- 10 in
- Частота сети, гц
- 50
- Ширина, мм
- 92.0
- Электр износостойкость, циклов
- < 2500
- Вес
- 1.400 кг
- Встроенная защита от замыканий на землю
- нет
- Высота
- 164.0 мм
- Высота над уровнем моря
- < 2000 м
- Глубина
- 65.0 мм
- Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания
- - А
- Диапазон установки расцепителя перегрузки
- 500 А
- Исполнение
- Стационарное
- Климатическое исполнение
- Iek_v0000009
- Количество вспомогат. нормально замкнутых (НЗ) контактов
- 0
- Количество вспомогат. нормально разомкнутых (НО) контактов
- 0
- Количество вспомогат. переключающих контактов
- 0
- Количество полюсов
- 3
- Конструкция прибора
- Встраиваемое устройство расширения
- Мех износостойкость
- < 8500 циклов
- Моторный привод встроенный
- нет
- Моторный привод опционально
- да
- Наличие электронного расцепителя
- нет
- Номин раб наибольшая откл способность Ics
- 18,75 кА
- Номин. импульсное выдерживаемое напряжение
- 8 кВ
- Номин. напряжение
- 400...400 В
- Номин. напряжение
- 400 В
- Номин. напряжение изоляции Ui
- 800 В
- Номин. отключающая способность Icu при 400 В, 50 Гц
- 25 кА
- Номин. продолжительный ток Iu
- 50 А
- Номин. ток
- 50 А
- Относительная влажность воздуха
- 50%
- Подходит для монтажа на DIN-рейку (-типа)
- нет
- Потери энергии
- 75.0 Вт
- Режим работы
- Продолжительный
- С расцеплением под напряжением
- да
- Степень защиты (IP)
- IP30
- Степень защиты зажимов IP
- IP00
- Температура эксплуатации
- -40...60 °C
- Тип изделия/компонента
- Выключатель автоматический в литом корпусе
- Тип подключения силовой электрич. цепи
- Винтовое соединение
- Тип расцепителя
- Iek_v0000011
- Тип элемента управления
- Тумблер
- Уставка теплового расцепителя
- 50 А
- Уставка электромагнитного расцепителя Im
- 10 in А
- Частота сети
- 50 Гц
- Ширина
- 92.0 мм
- Электр износостойкость
- < 2500 циклов
Базовые параметры
- Единица измерения
- шт
- Вес
- 1,367 шт
- Объём
- 0,002357 м3
Упаковки
| Индивидуальная | Заводская | Мастер | Транспортная | |
|---|---|---|---|---|
| Количество | 1,0 | — | — | 6,0 |
| Ед. измерения | шт | шт | шт | шт |
| Тип / вариант | КОРОБКА/БОКС | — | — | КОРОБКА/БОКС |
| Материал | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | — | — | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкоды | — | — | ||
| Вес брутто | 1,367 кг | — | — | 8,200 кг |
| Объём | 0,002357 м3 | — | — | 0,014144 м3 |
| Д×Ш×В | 15,70 × 10,00 × 12,50 см | — | — | 32,00 × 26,00 × 17,00 см |
- Срок службы
- 15 лет
- Гарантийный срок
- 5 лет
