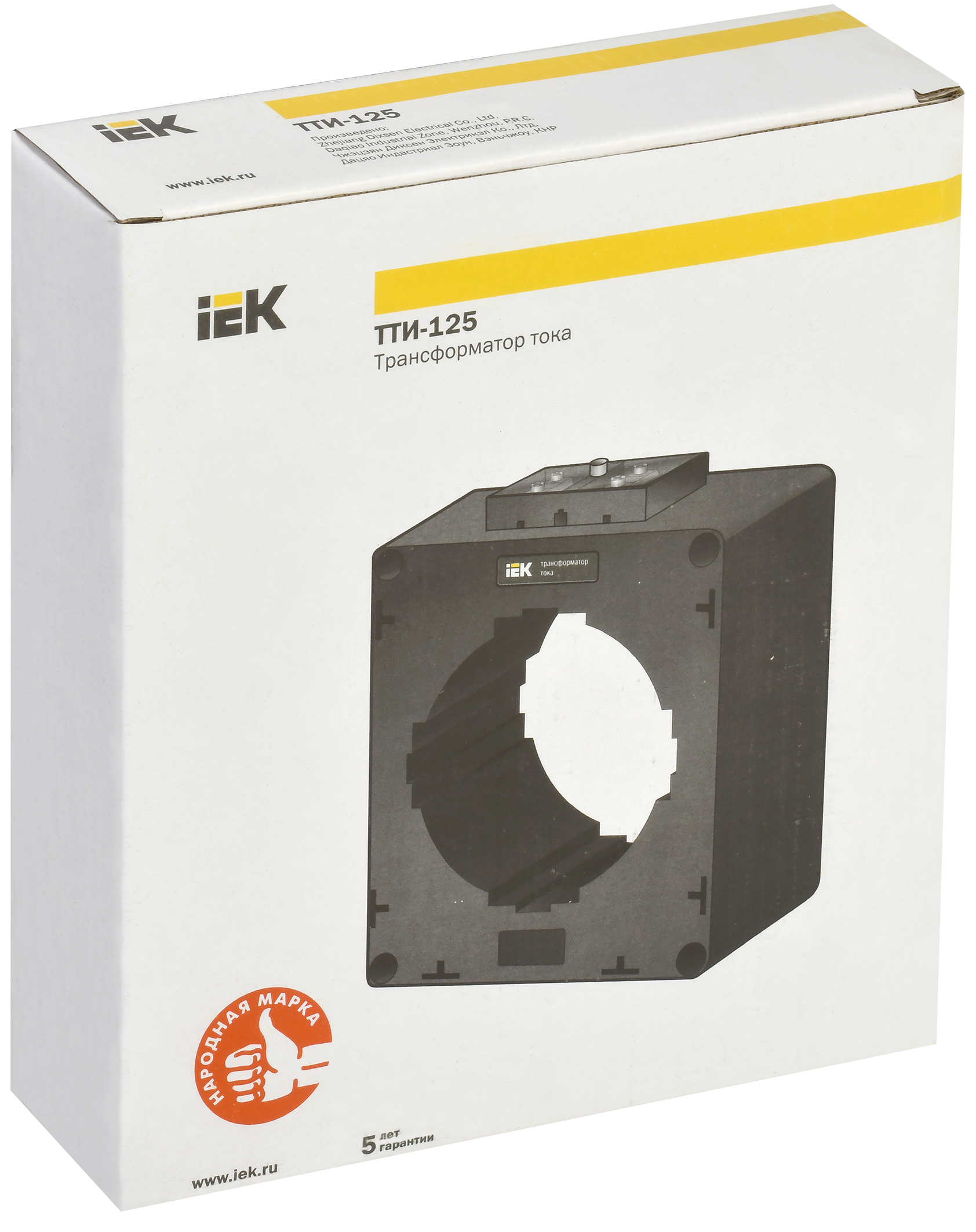

Трансформатор тока ТТИ-125 3000/5А 15ВА 0,5 IEK
Бренд
- Вторичное подключение
- Винтовое соединение
- Вторичный номин ток, а
- 5
- Калиброванный
- Да
- Класс точности
- 0,5
- Климатическое исполнение
- Ухл3
- Макс диаметр кабеля, мм
- 125
- Модель или исполнение
- Преобразователь тока с первичной обмоткой
- Наибольшее раб напряжение, кв
- 0,72
Оригинал
Документы (если есть)
Особенности
Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.
Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.
Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.
Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.
Универсальное окно трансформатора тока ТТИ позволяет устанавливать в качестве первичной обмотки кабели и шины различных сечений и конфигураций.
Два разных способа монтажа:
- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине;
- на панель, с использованием специальных кронштейнов.
- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине;
- на панель, с использованием специальных кронштейнов.
- Вторичное подключение
- Винтовое соединение
- Вторичный номин ток, а
- 5
- Калиброванный
- Да
- Класс точности
- 0,5
- Климатическое исполнение
- Ухл3
- Макс диаметр кабеля, мм
- 125
- Модель или исполнение
- Преобразователь тока с первичной обмоткой
- Наибольшее раб напряжение, кв
- 0,72
- Номин вторичная полная мощность, ва
- 15
- Номин напряжение, в
- 660
- Номин частота, гц
- 50
- Первичный номин ток, а
- 3000
- С защитой от прикосновения
- Да
- С медной шиной
- Нет
- Степень защиты - ip
- Ev006405
- Установка на защёлках
- Нет
- Вторичное подключение
- Винтовое соединение
- Вторичный номин. ток
- 5 А
- Калиброванный
- да
- Класс точности
- 0,5
- Класс точности
- 0,5
- Климатическое исполнение
- УХЛ3
- Максимальный диаметр кабеля
- 125 мм
- Модель/исполнение
- Преобразователь тока с первичной обмоткой
- Наибольшее раб напряжение
- 0,72 кВ
- Номин. вторичная полная мощность
- 15 ВА
- Номин. напряжение
- 660 В
- Номин. частота
- 50 Гц
- Первичный номин. ток
- 3000 А
- С защитой от прикосновения
- да
- С медной шиной
- нет
- Степень защиты (IP)
- IP20
- Установка на защёлках
- нет
Базовые параметры
- Единица измерения
- шт
- Вес
- 1,356 шт
- Объём
- 0,002870 м3
Упаковки
| Индивидуальная | Заводская | Мастер | Транспортная | |
|---|---|---|---|---|
| Количество | 1,0 | — | — | 10,0 |
| Ед. измерения | шт | шт | шт | шт |
| Тип / вариант | КОРОБКА/БОКС | — | — | ГОФРОКОРОБ |
| Материал | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | — | — | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкоды | — | — | ||
| Вес брутто | 1,356 кг | — | — | 13,560 кг |
| Объём | 0,002870 м3 | — | — | 0,028700 м3 |
| Д×Ш×В | 22,00 × 5,20 × 22,20 см | — | — | 25,00 × 41,00 × 28,00 см |
- Срок службы
- 25 лет
- Гарантийный срок
- 5 лет
