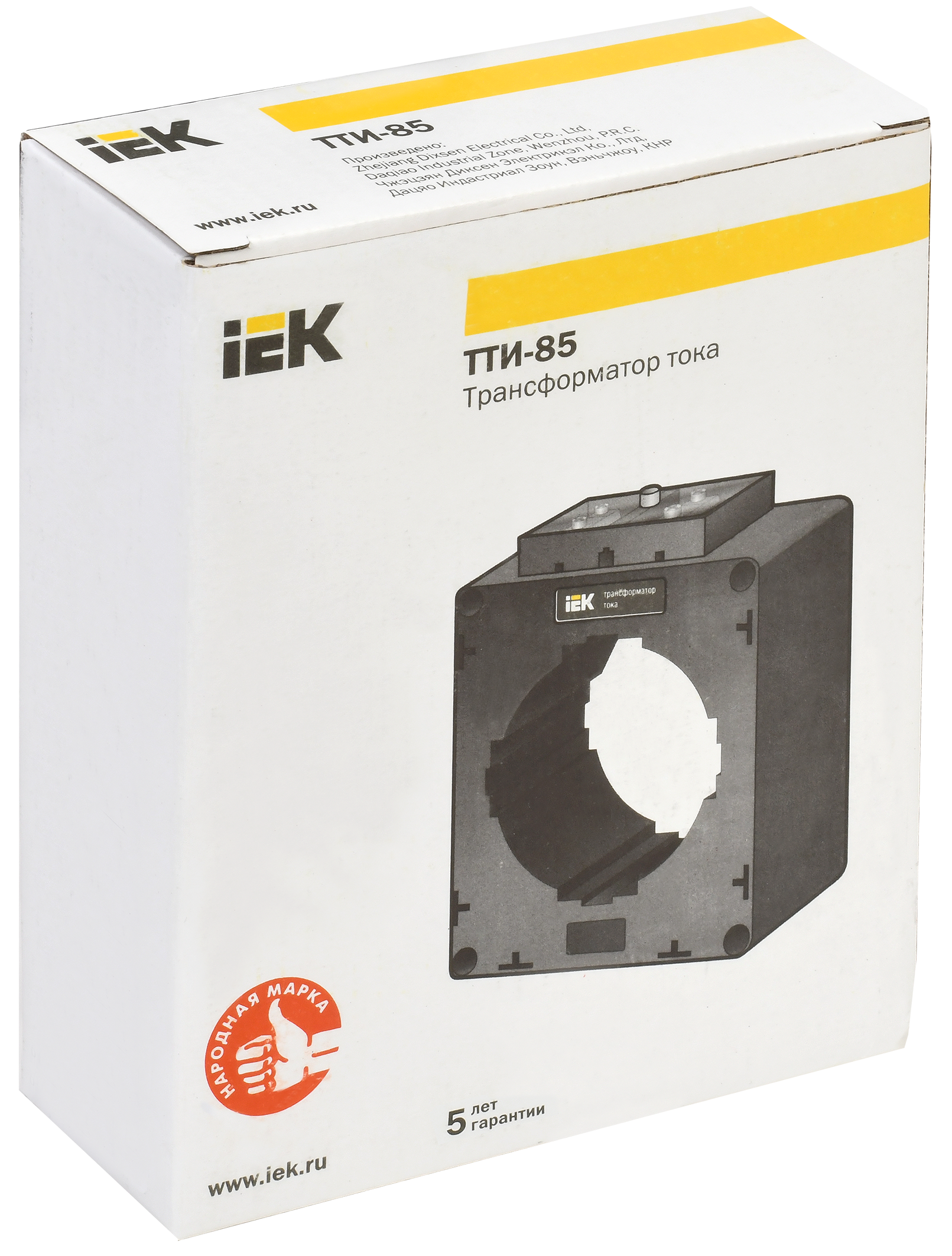

Трансформатор тока ТТИ-85 800/5А 15ВА 0,5 IEK
Бренд
- Вторичное подключение
- Винтовое соединение
- Вторичный номин ток, а
- 5
- Калиброванный
- Да
- Класс точности
- 0,5
- Климатическое исполнение
- Iek_v0000009
- Макс диаметр кабеля, мм
- 80
- Модель или исполнение
- Преобразователь тока с первичной обмоткой
- Наибольшее раб напряжение, кв
- 0,72
Оригинал
Документы (если есть)
Особенности
Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.
Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.
Встроенная медная луженая шина у модификации ТТИ-А -дает возможность подключения как медных, так и алюминиевых проводников.
Корпус трансформатора выполнен неразборным и опломбирован наклейкой, что делает невозможным доступ ко вторичной обмотке.
Универсальное окно трансформатора тока ТТИ позволяет устанавливать в качестве первичной обмотки кабели и шины различных сечений и конфигураций.
Два разных способа монтажа:
- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине;
- на панель, с использованием специальных кронштейнов.
- на шину, при помощи специальной распорки, которая позволяет четко зафиксировать трансформатор на шине;
- на панель, с использованием специальных кронштейнов.
- Вторичное подключение
- Винтовое соединение
- Вторичный номин ток, а
- 5
- Калиброванный
- Да
- Класс точности
- 0,5
- Климатическое исполнение
- Iek_v0000009
- Макс диаметр кабеля, мм
- 80
- Модель или исполнение
- Преобразователь тока с первичной обмоткой
- Наибольшее раб напряжение, кв
- 0,72
- Номин вторичная полная мощность, ва
- 15
- Номин напряжение, в
- 660
- Номин частота, гц
- 50
- Первичный номин ток, а
- 800
- С защитой от прикосновения
- Да
- С медной шиной
- Нет
- Степень защиты - ip
- Ev006405
- Установка на защёлках
- Нет
- Вторичное подключение
- Винтовое соединение
- Вторичный номин. ток
- 5 А
- Калиброванный
- да
- Класс точности
- 0,5
- Класс точности
- 0,5
- Климатическое исполнение
- Iek_v0000009
- Максимальный диаметр кабеля
- 80 мм
- Модель/исполнение
- Преобразователь тока с первичной обмоткой
- Наибольшее раб напряжение
- 0,72 кВ
- Номин. вторичная полная мощность
- 15 ВА
- Номин. напряжение
- 660 В
- Номин. частота
- 50 Гц
- Первичный номин. ток
- 800 А
- С защитой от прикосновения
- да
- С медной шиной
- нет
- Степень защиты (IP)
- IP20
- Установка на защёлках
- нет
Базовые параметры
- Единица измерения
- шт
- Вес
- 0,800 шт
- Объём
- 0,001047 м3
Упаковки
| Индивидуальная | Заводская | Мастер | Транспортная | |
|---|---|---|---|---|
| Количество | 1,0 | — | — | 12,0 |
| Ед. измерения | шт | шт | шт | шт |
| Тип / вариант | КОРОБКА/БОКС | — | — | ГОФРОКОРОБ |
| Материал | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | — | — | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкоды | — | — | ||
| Вес брутто | 0,800 кг | — | — | 9,600 кг |
| Объём | 0,001047 м3 | — | — | 0,012564 м3 |
| Д×Ш×В | 14,70 × 5,20 × 16,60 см | — | — | 33,50 × 28,70 × 18,80 см |
- Срок службы
- 25 лет
- Гарантийный срок
- 5 лет
