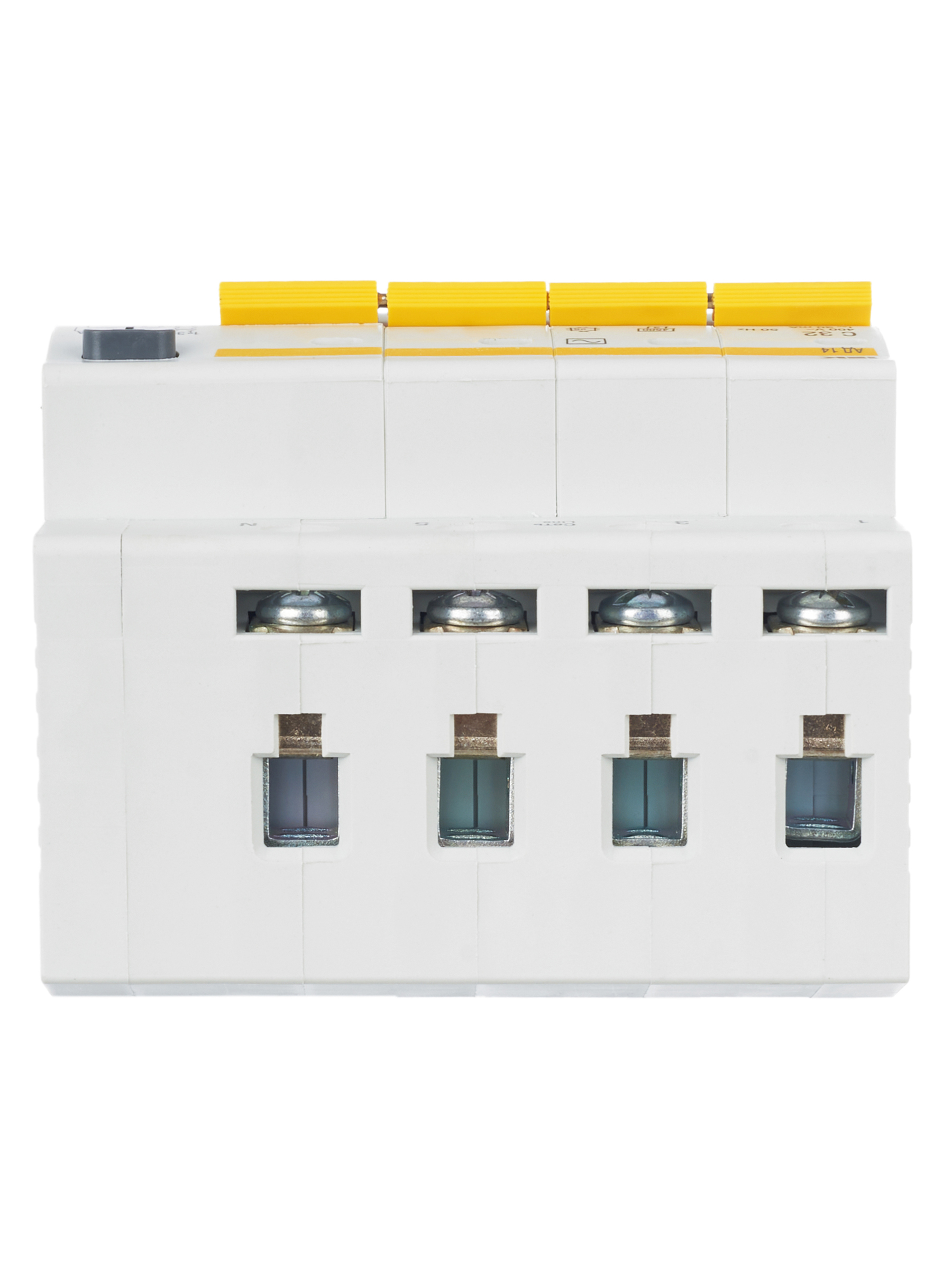

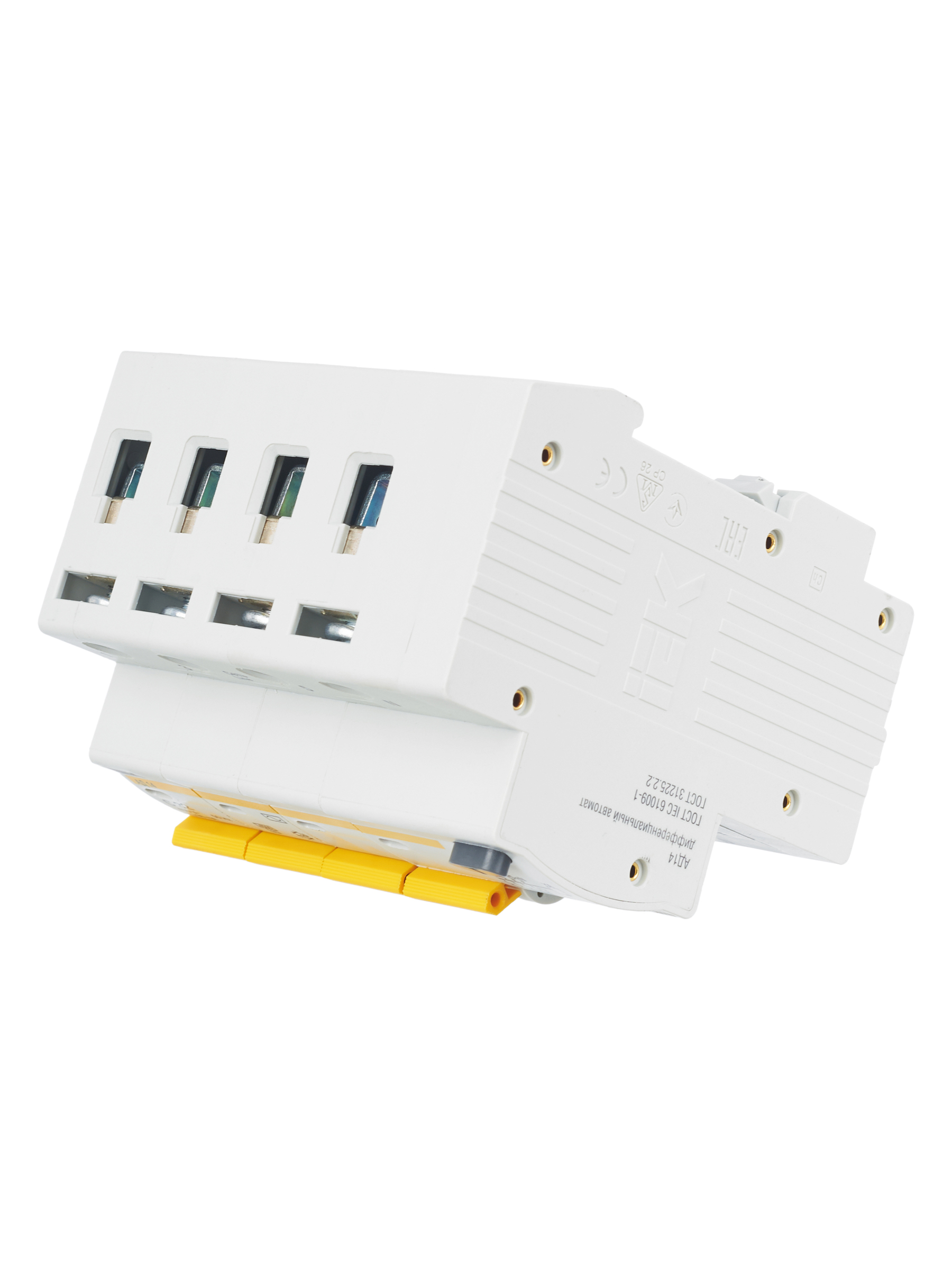

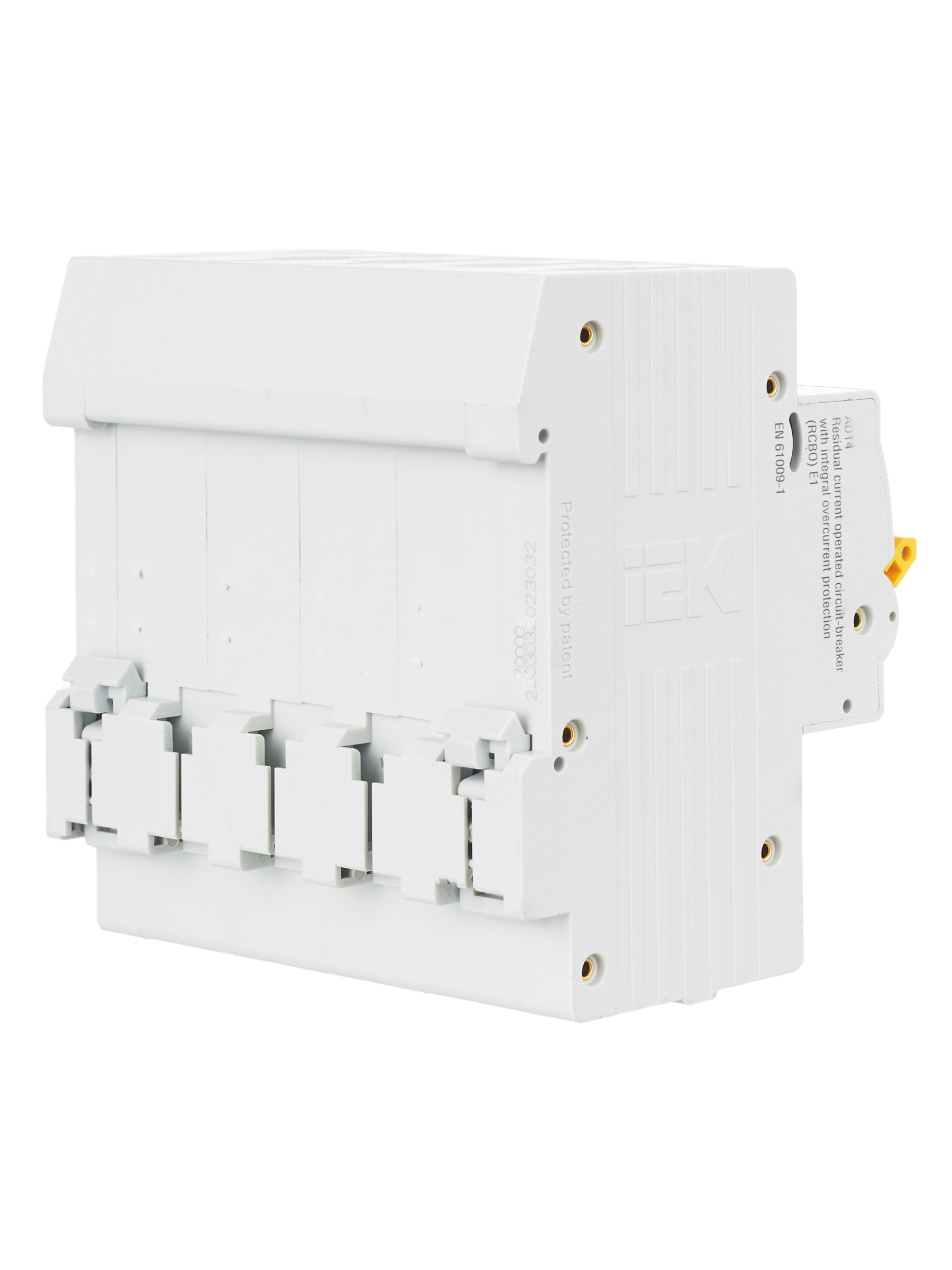

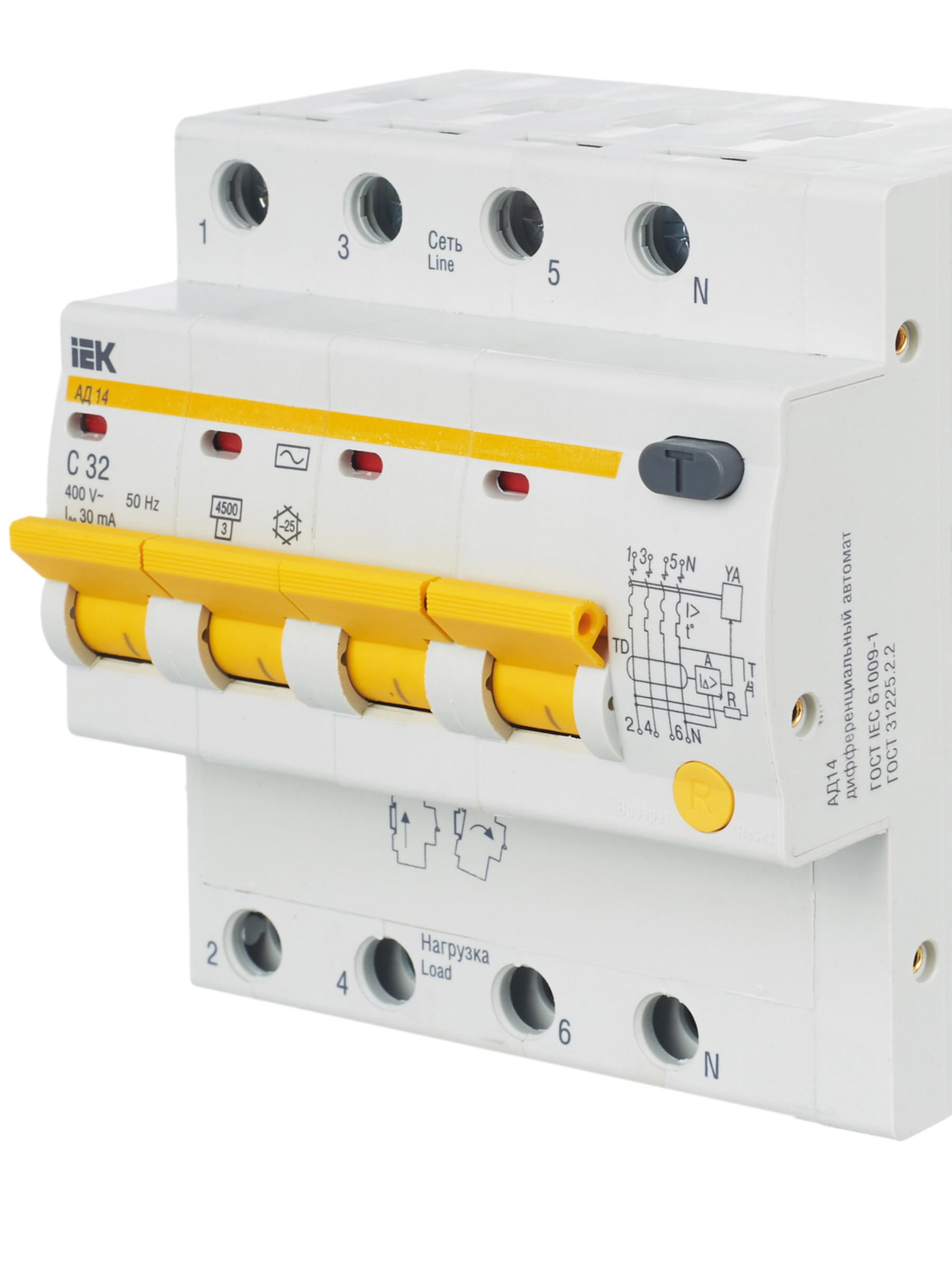

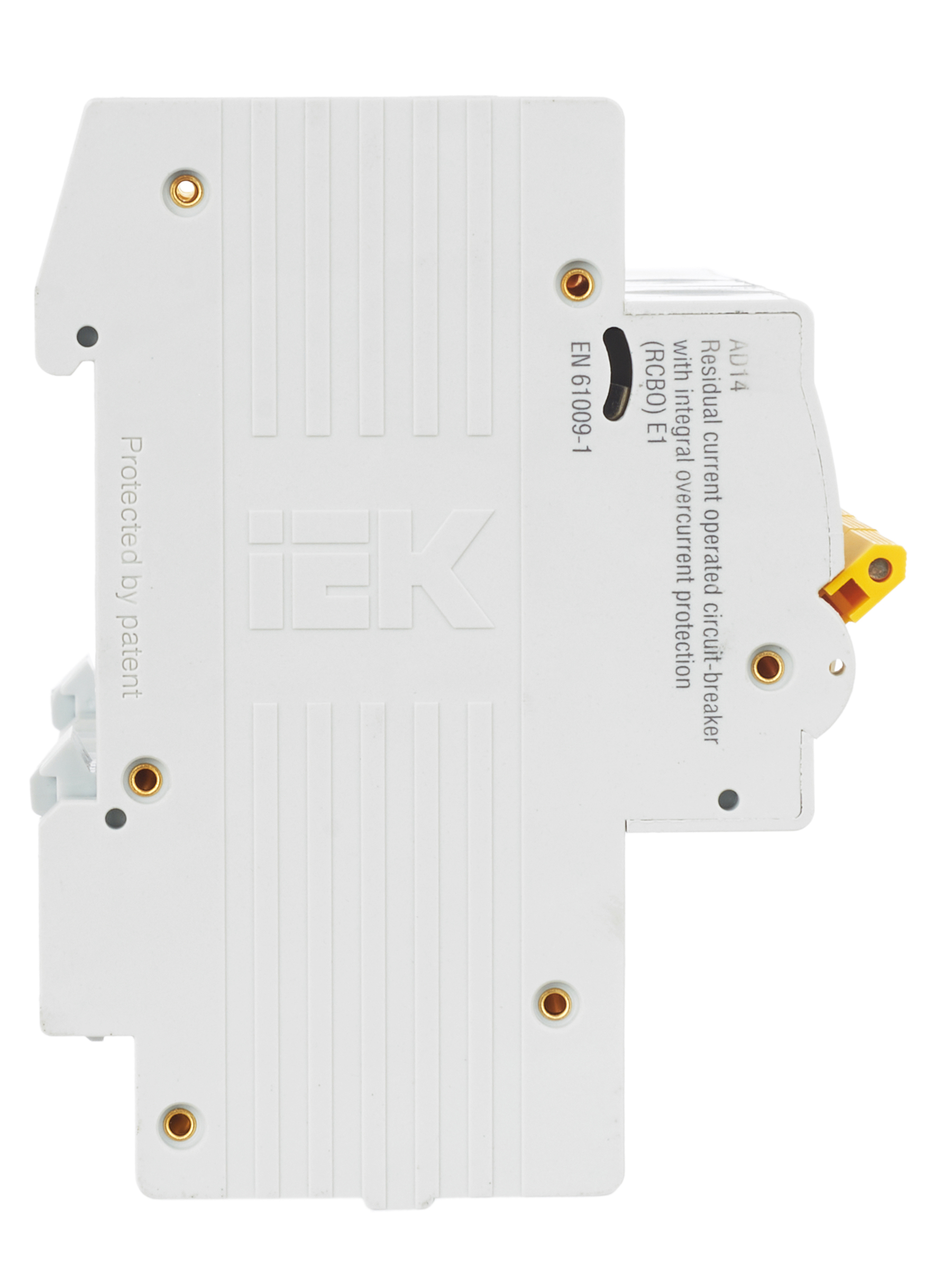

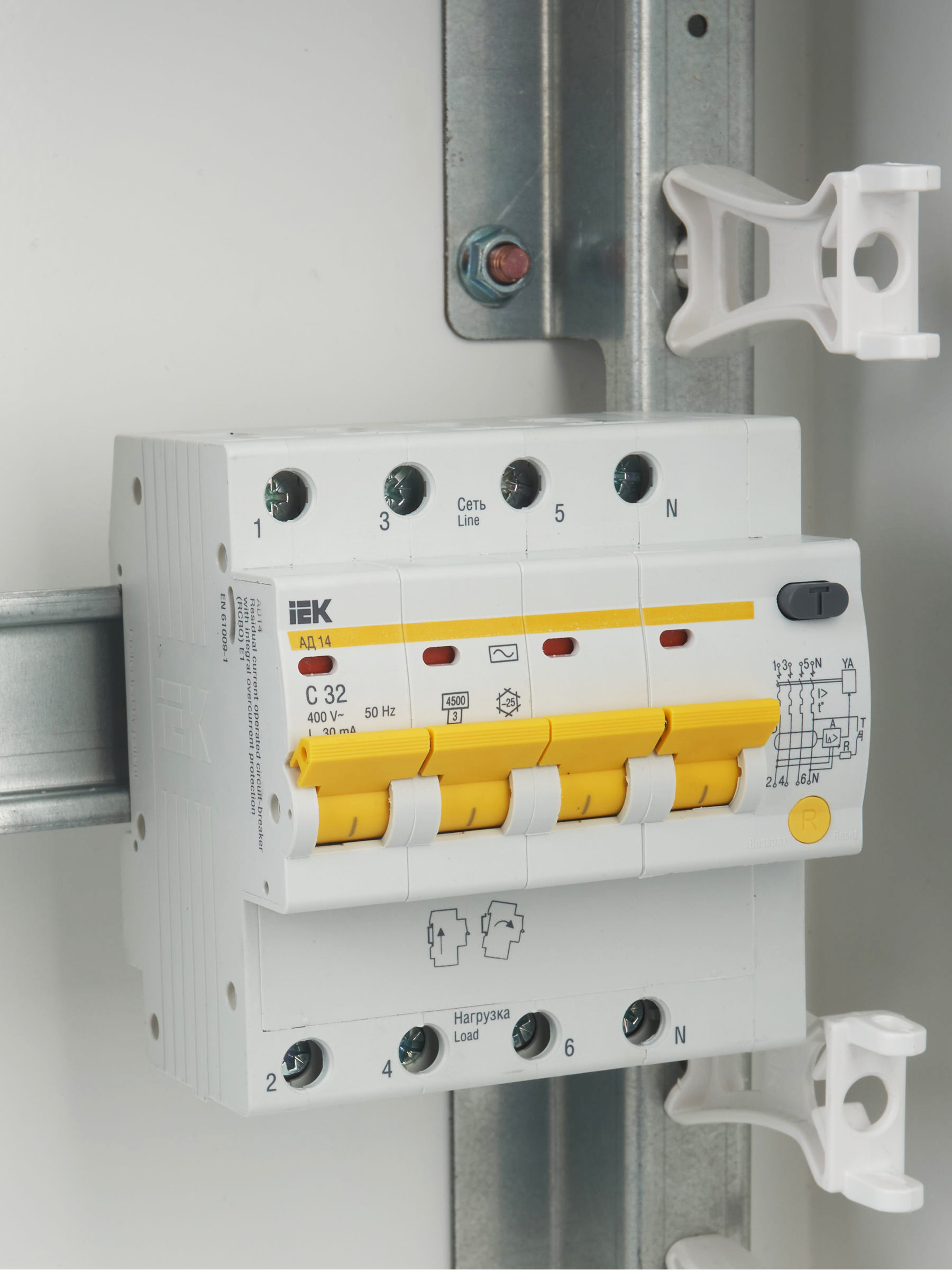

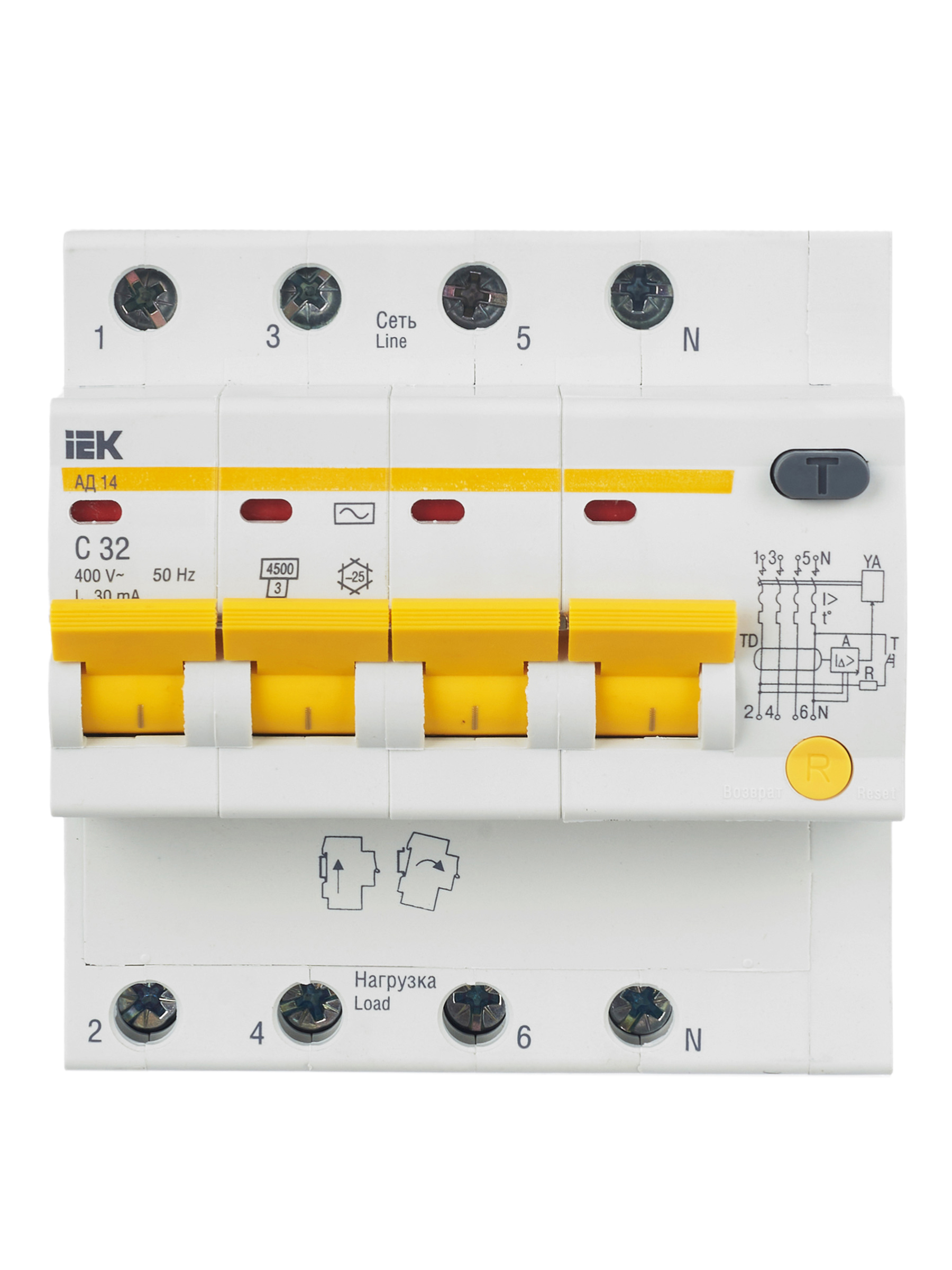

KARAT Дифференциальный автомат АД14 4P 32А 30мА тип AC IEK
Бренд
- Количество защищенных полюсов
- 4
- Количество полюсов
- 4
- Макс сечение входящего кабеля, мм²
- 35
- Монтажная глубина - ниши, мм
- 72,1
- Наличие дифференциального расцепителя
- Да
- Наличие теплового расцепителя
- Да
- Наличие электромагнитного расцепителя
- Да
- Наличие электронного расцепителя
- Нет
Оригинал
Документы (если есть)
Особенности
Усовершенствованная дугогасительная система: патент № RU 139886.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД12/14 характеристика "АС", для АД12М – характеристика "А".

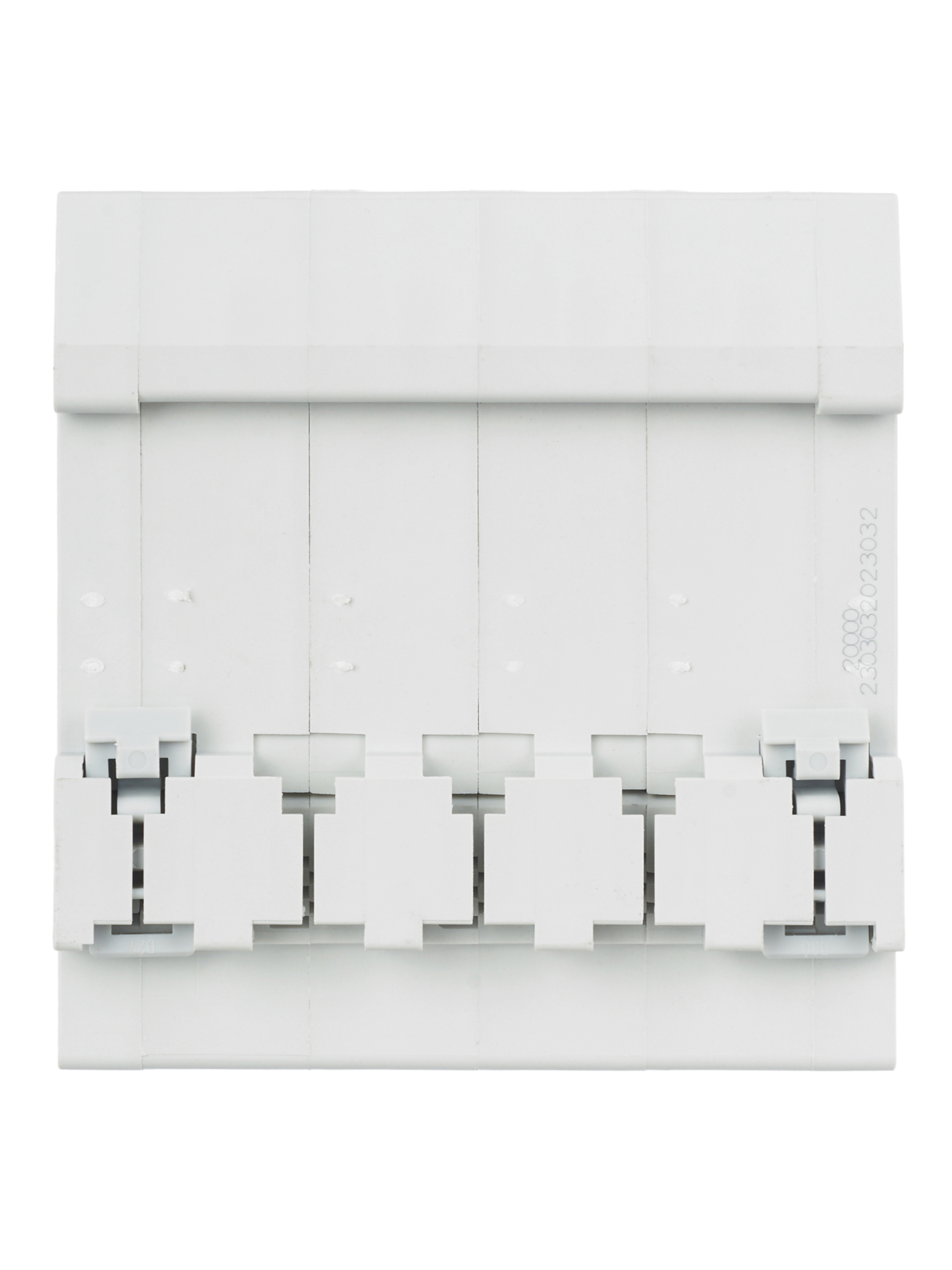

Удобный монтаж/демонтаж без использования инструментов.
Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.
Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
Наличие индикатора положения контактов.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Новая конструкция АД12/12М/14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.
- Количество защищенных полюсов
- 4
- Количество полюсов
- 4
- Макс сечение входящего кабеля, мм²
- 35
- Монтажная глубина - ниши, мм
- 72,1
- Наличие дифференциального расцепителя
- Да
- Наличие теплового расцепителя
- Да
- Наличие электромагнитного расцепителя
- Да
- Наличие электронного расцепителя
- Нет
- Номин импульсное выдерживаемое напряжение, кв
- 4
- Номин раб напряжение, в
- 230/400
- Номин ток, а
- 32
- Номин ток утечки, а
- 0,03
- Общ количество полюсов
- 4
- Отключающая способность, ка
- 4.5
- Отключающая способность по en 60898, ка
- 4,5
- Отключающая способность по iec 60947-2, ка
- 4,5
- Отключение нейтрали
- Да
- Степень защиты - ip
- Ip20
- Тип монтажа
- Ev004369
- Тип напряжения
- Переменный (ac)
- Тип подключения
- Ev000415
- Тип расцепителя
- Iek_v0000011
- Тип тока утечки
- Переменный (ac)
- Характеристика срабатывания - кривая тока
- C
- Частота
- 50 гц
- Ширина по количеству модульных расстояний
- 4,9
- Глубина установочная (встраив.)
- 72,1 мм
- Количество защищенных полюсов
- 4
- Количество полюсов
- 4
- Макс. сечение входящего кабеля
- 35 мм²
- Модульная ширина (общ. кол-во модульных расстояний)
- 4,9
- Наличие дифференциального расцепителя
- да
- Наличие теплового расцепителя
- да
- Наличие электромагнитного расцепителя
- да
- Наличие электронного расцепителя
- нет
- Номин. импульсное выдерживаемое напряжение
- 4 кВ
- Номин. напряжение
- 230/400 В
- Номин. отключающая способность
- 4,5 кА
- Номин. отключающая способность по IEC 60947-2
- 4,5 кА
- Номин. ток
- 32 А
- Номин. ток утечки
- 0,03 А
- Общ. количество полюсов
- 4
- Отключающая способность
- 4.5 кА
- Отключение незащищ. нейтрали (N) совместно с защищ. полюсом
- да
- Способ монтажа
- DIN-рейка (DRA)
- Степень защиты (IP)
- IP20
- Тип напряжения
- Переменный (ac)
- Тип подключения
- Винтовое соединение
- Тип расцепителя
- Iek_v0000011
- Тип тока утечки
- Переменный (ac)
- Характеристика срабатывания (кривая тока)
- C
- Частота
- 50 Гц
Базовые параметры
- Единица измерения
- шт
- Вес
- 0,503 шт
- Объём
- 0,000981 м3

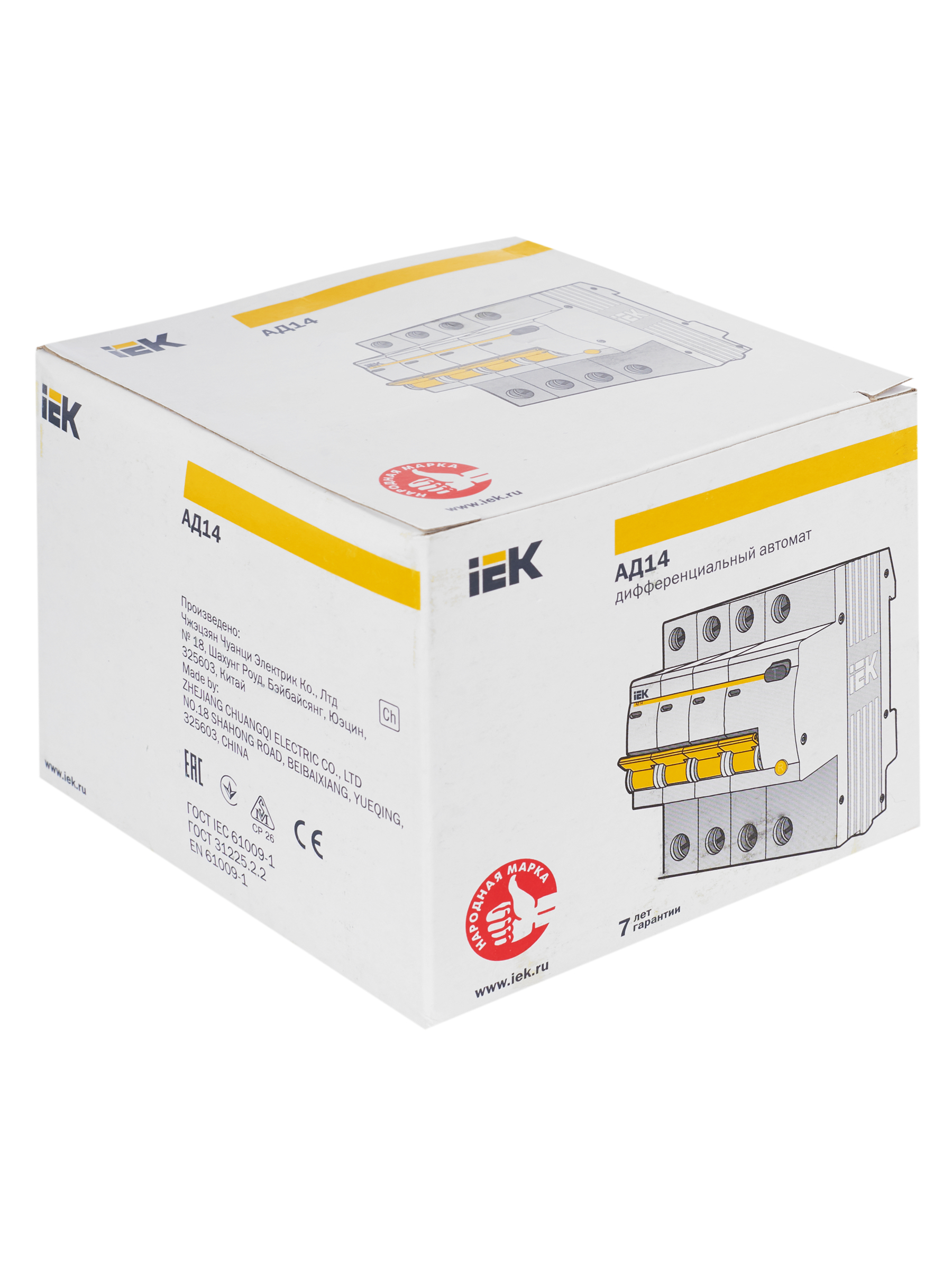

Упаковки
| Индивидуальная | Заводская | Мастер | Транспортная | |
|---|---|---|---|---|
| Количество | 1,0 | — | — | 24,0 |
| Ед. измерения | шт | шт | шт | шт |
| Тип / вариант | КОРОБКА/БОКС | — | — | ГОФРОКОРОБ |
| Материал | КАРТОН | — | — | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкоды | — | — | ||
| Вес брутто | 0,503 кг | — | — | 12,060 кг |
| Объём | 0,000981 м3 | — | — | 0,023541 м3 |
| Д×Ш×В | 9,10 × 9,60 × 7,60 см | — | — | 19,00 × 42,00 × 29,50 см |
- Срок службы
- 15 лет
- Гарантийный срок
- 7 лет
