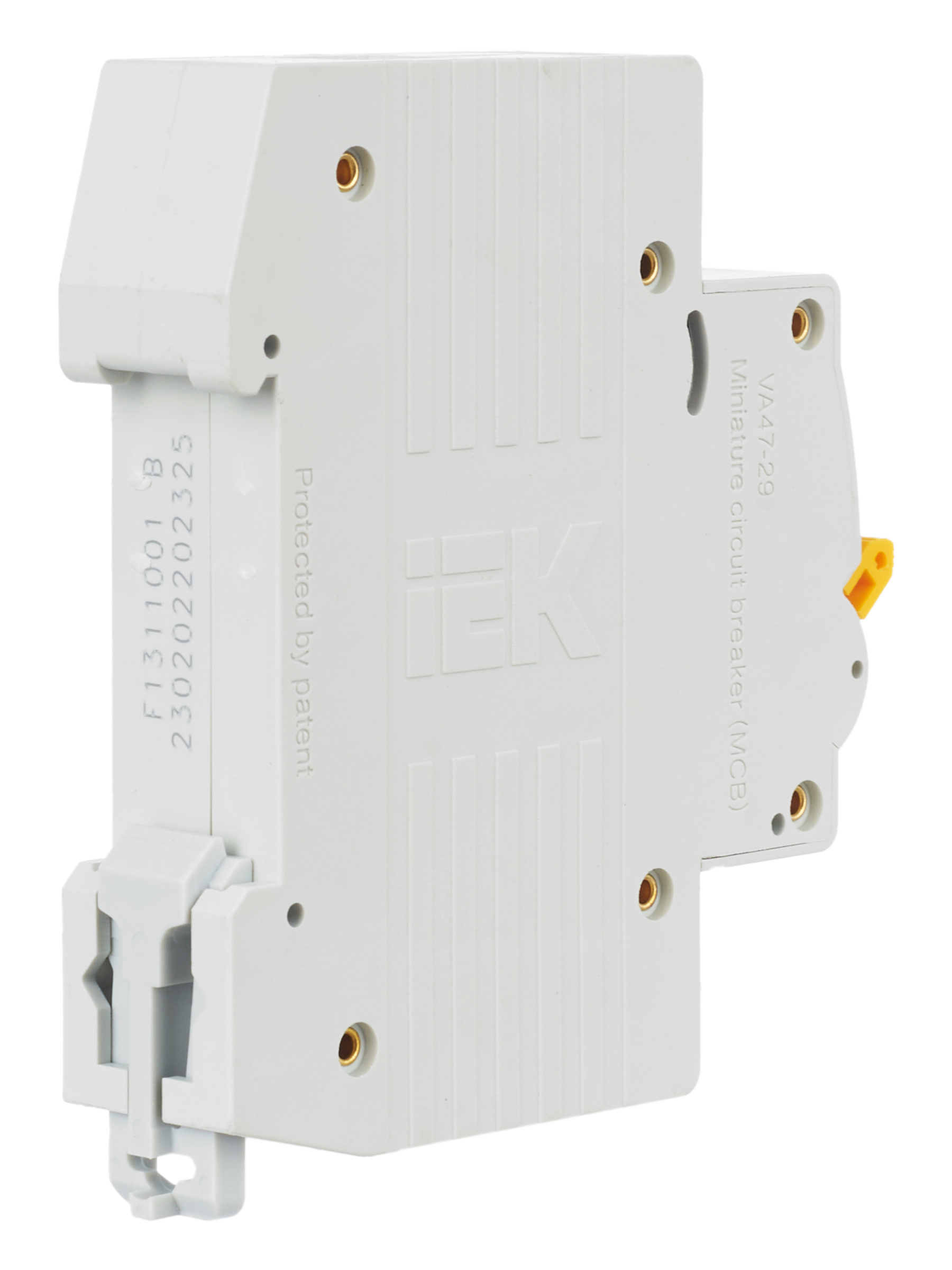

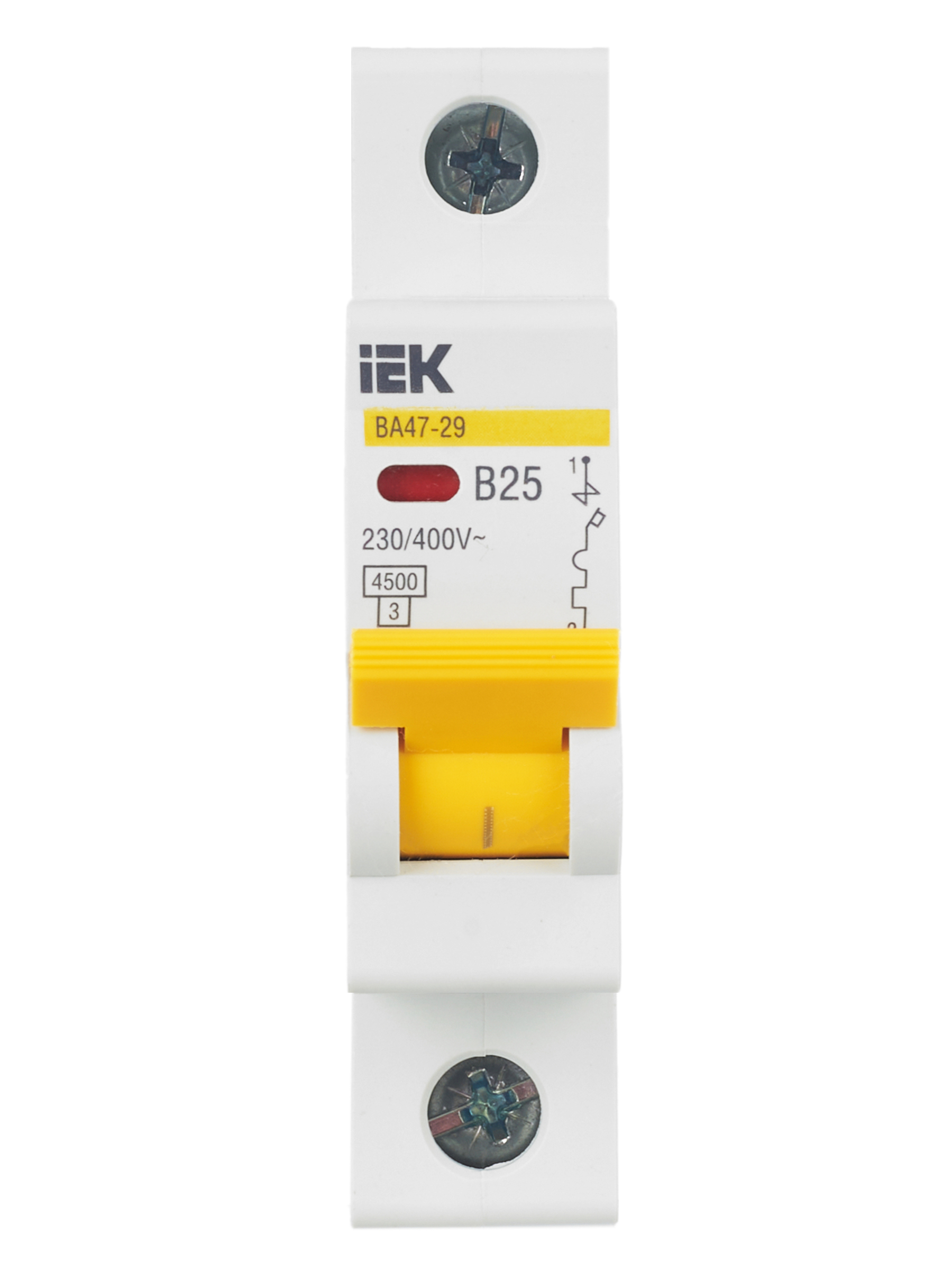

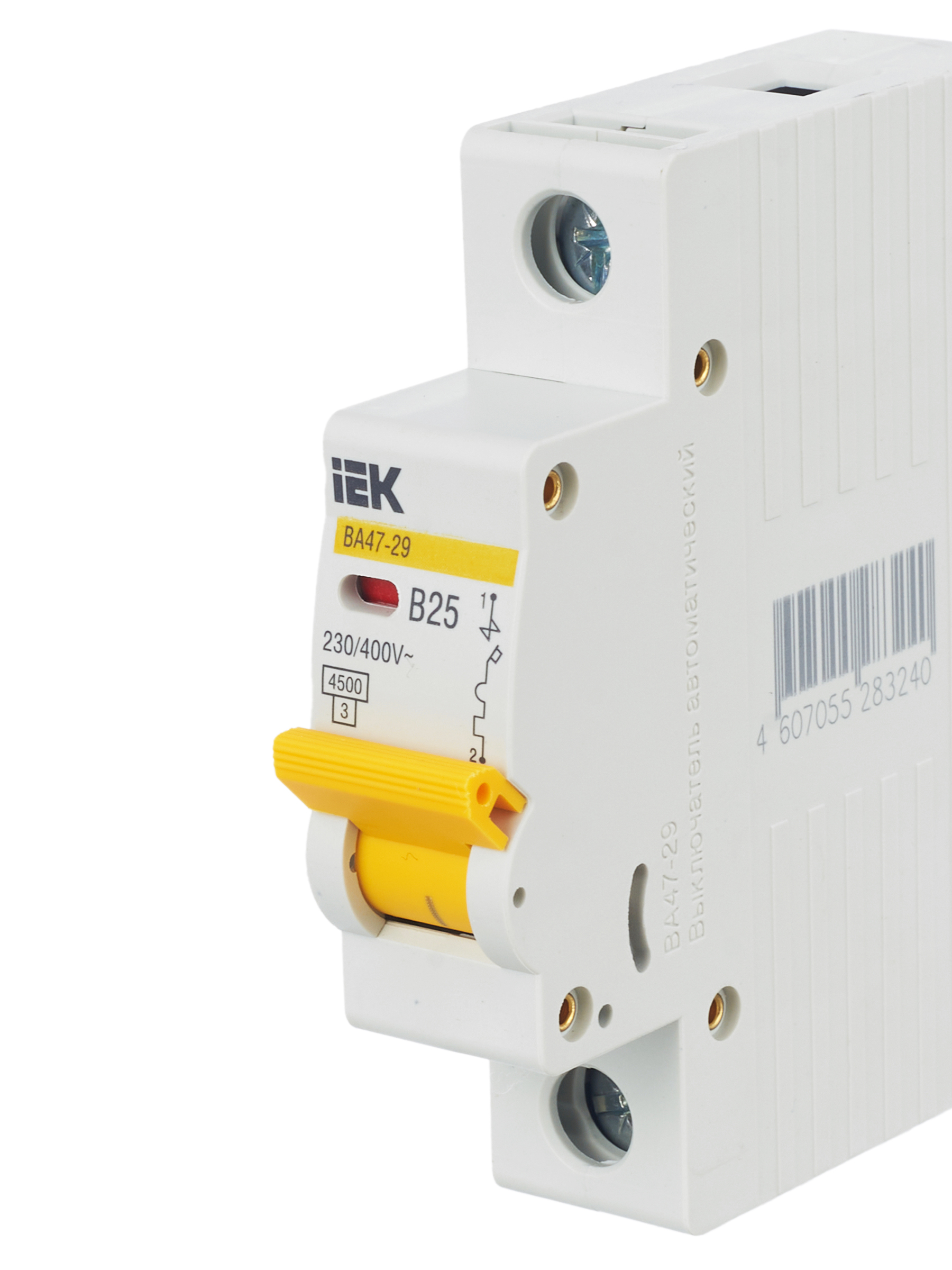

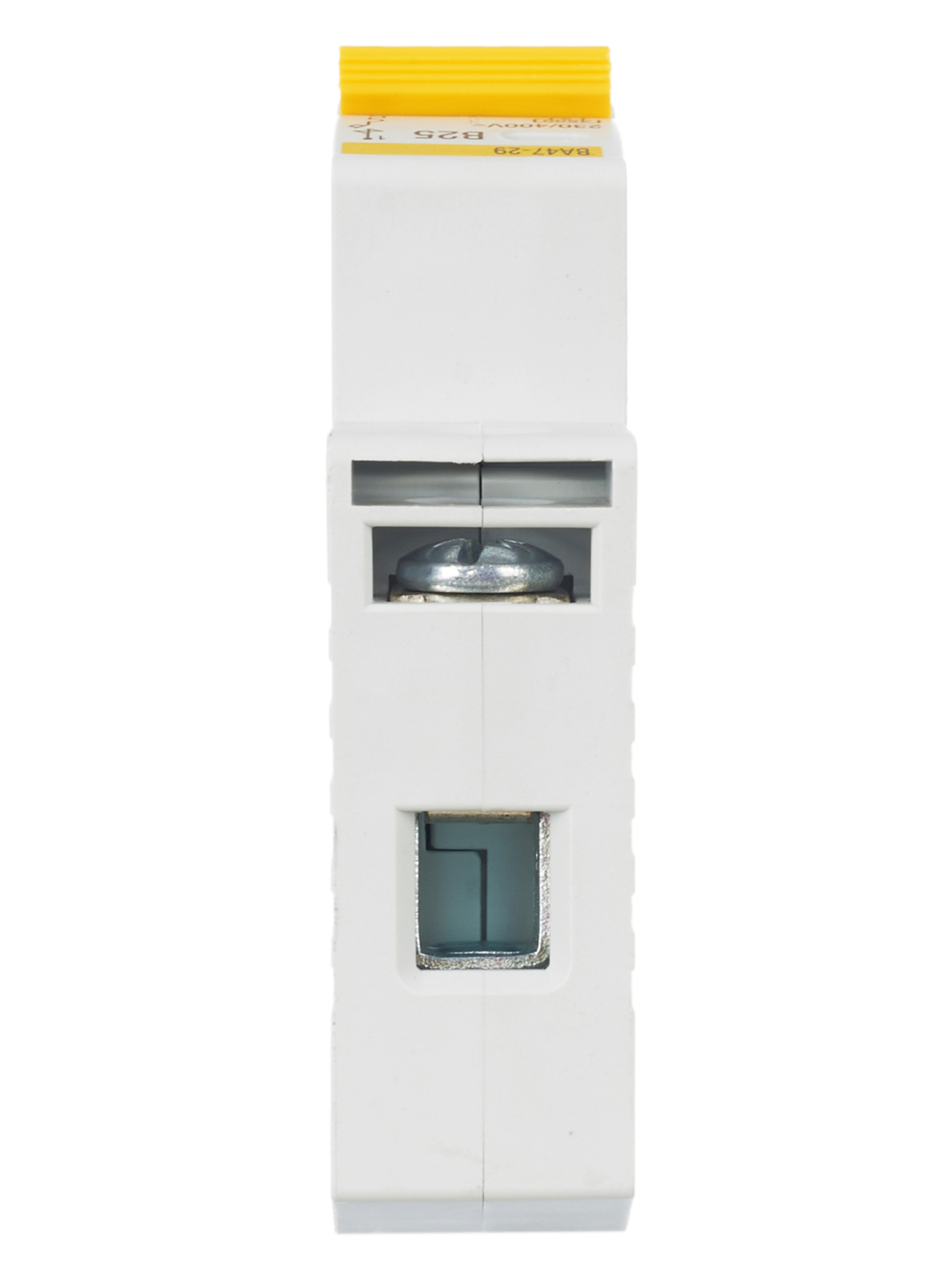

KARAT Автоматический выключатель ВА47-29 1P B 25А 4,5кА IEK
Бренд
- Возможна дополнит комплектация
- Да
- Время срабатывания расцепителя в зоне кз tm, с
- 0,1
- Класс токоограничения
- 3
- Климатическое исполнение
- Ухл4
- Количество защищенных полюсов
- 1
- Количество полюсов
- 1
- Количество силовых полюсов
- Ev000599
- Макс сечение входящего кабеля, мм²
- 25
Оригинал
Документы (если есть)
Особенности

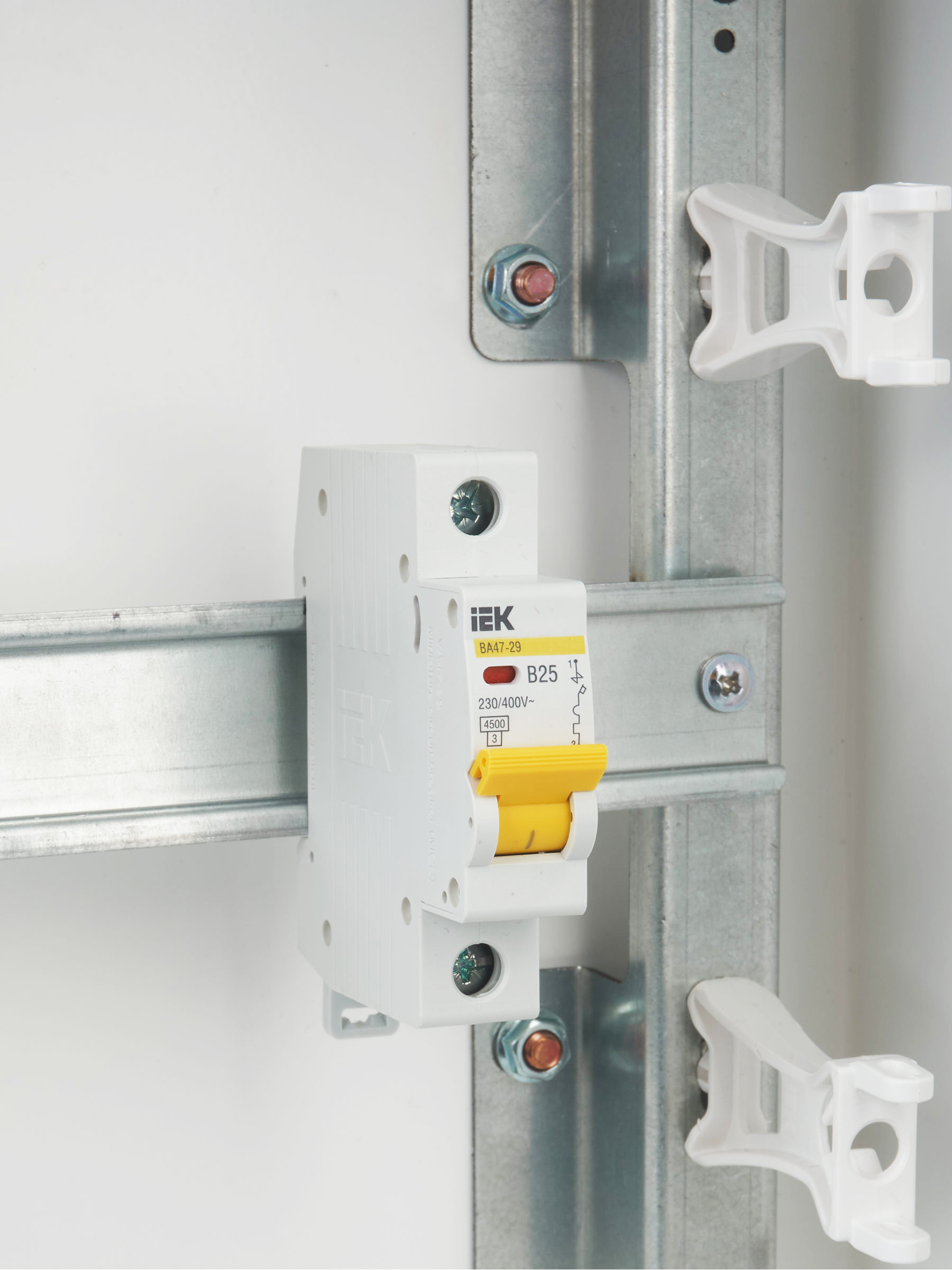

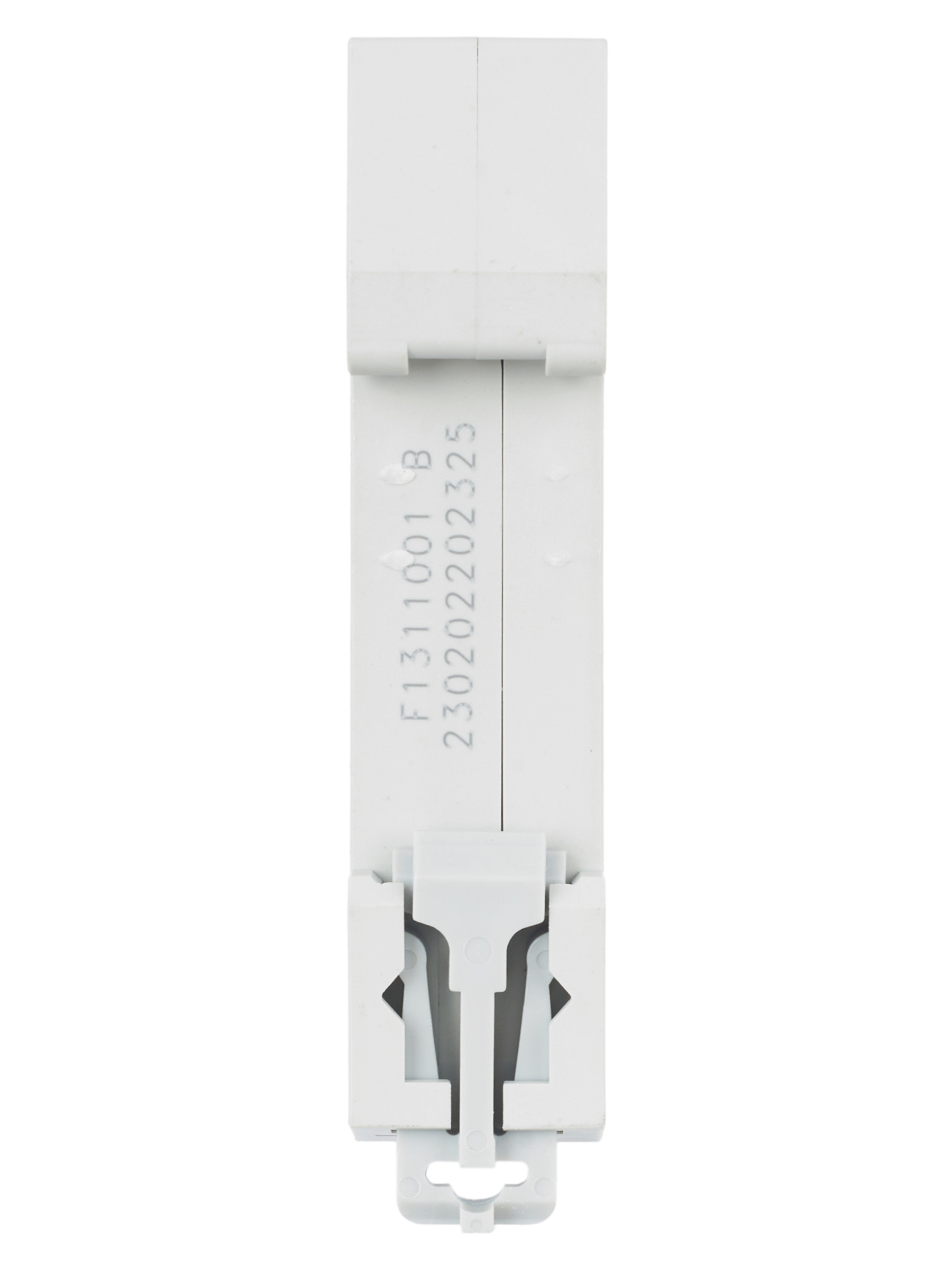

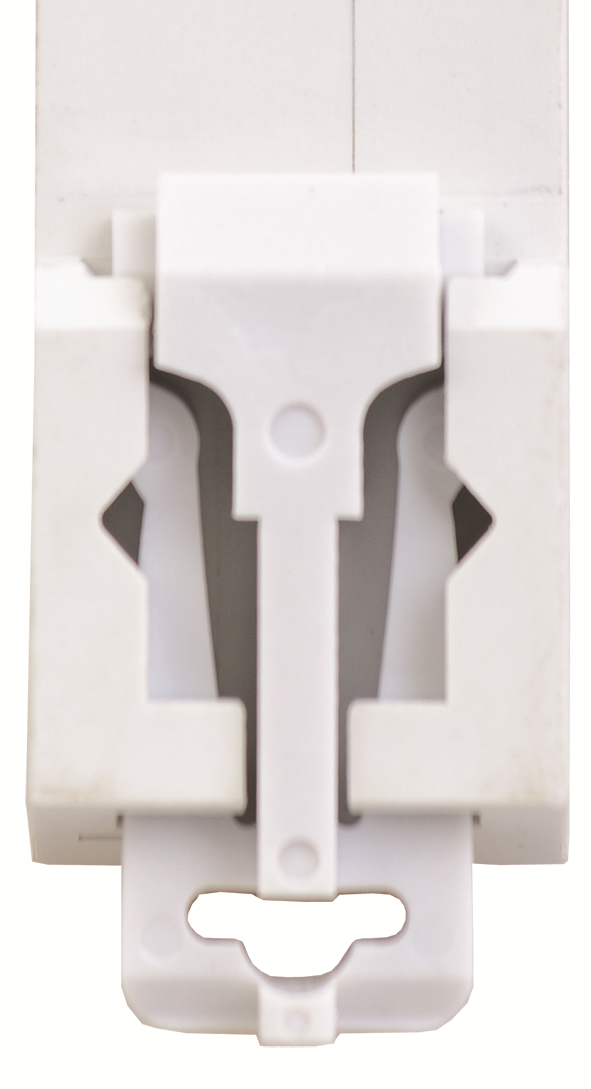

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Наличие индикатора положения контактов.

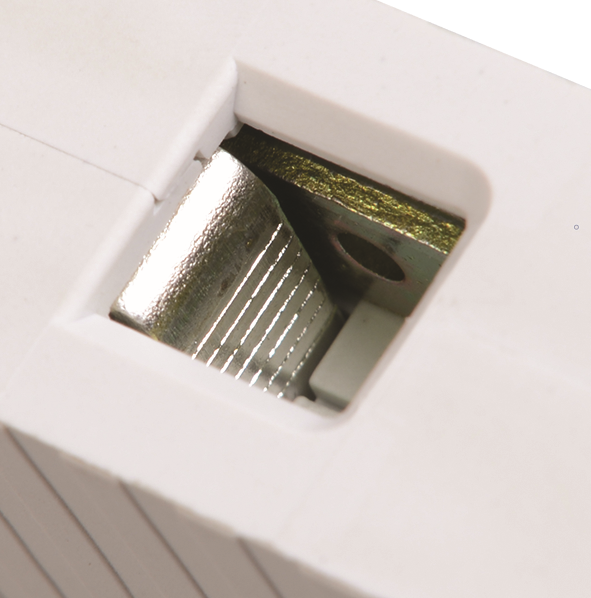

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

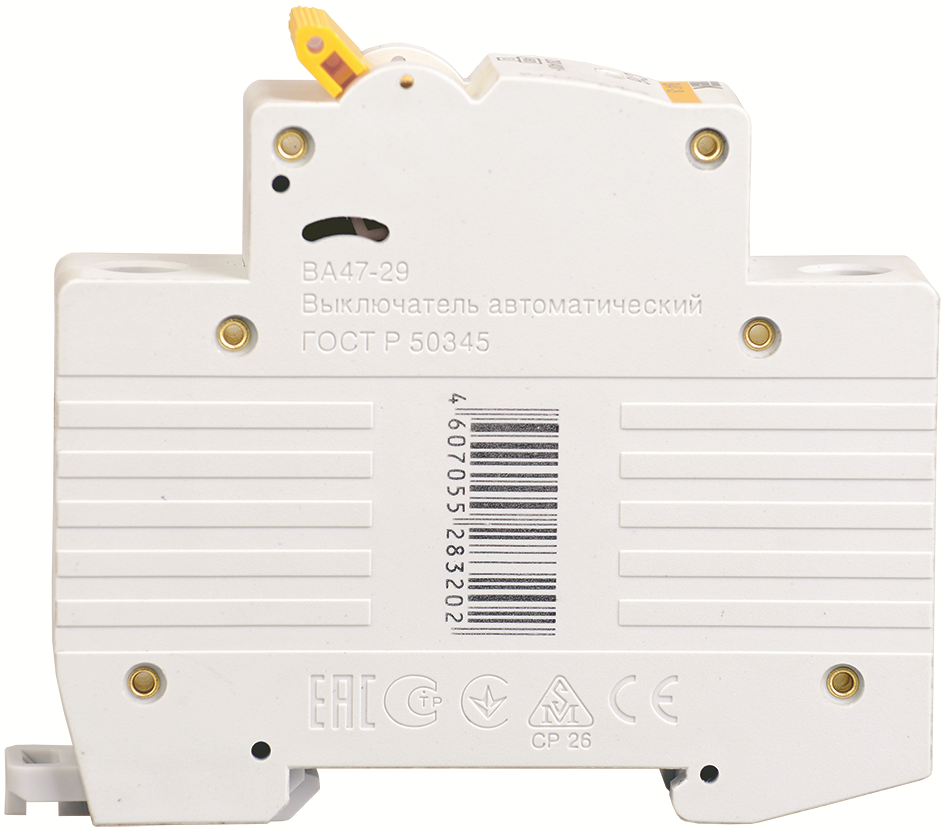

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

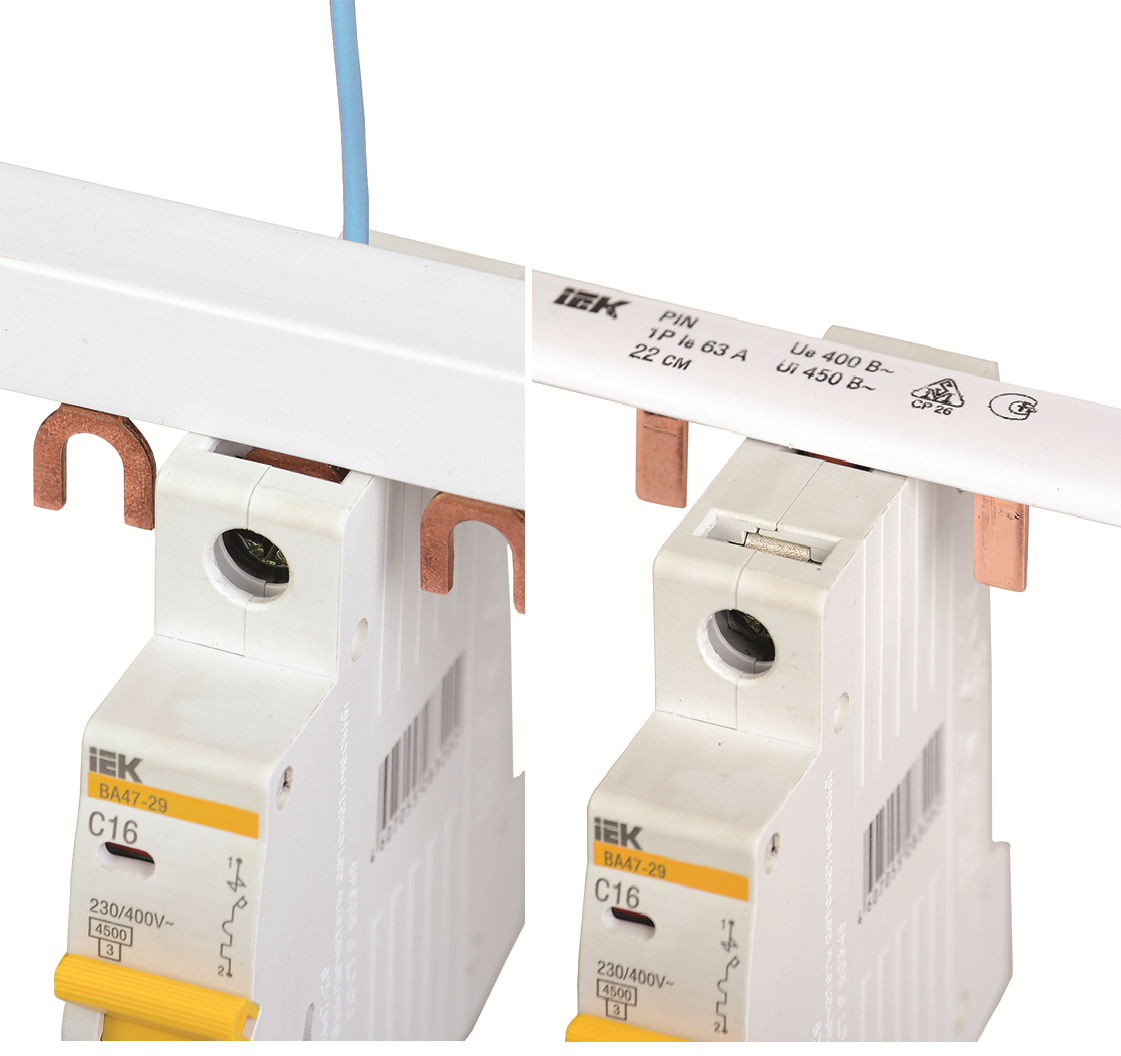

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

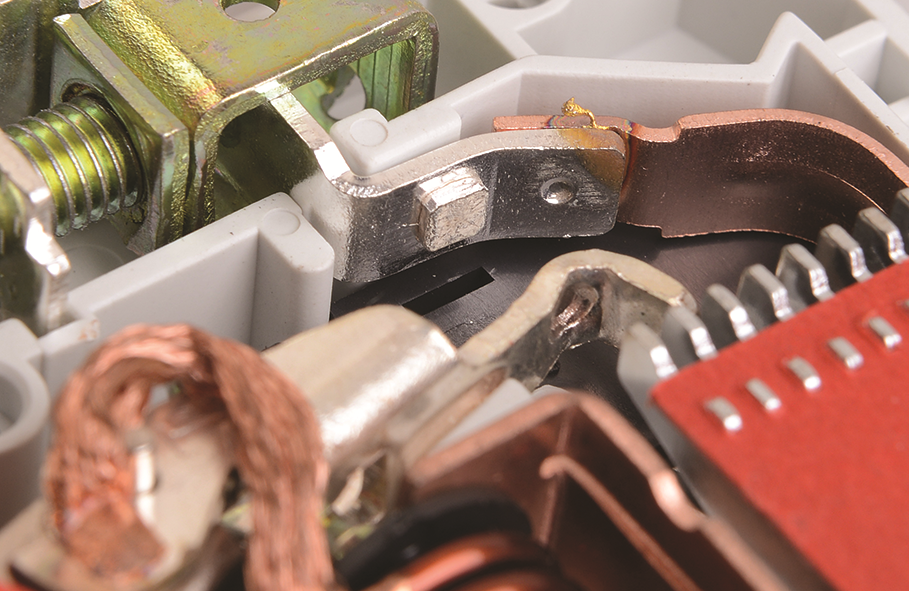

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

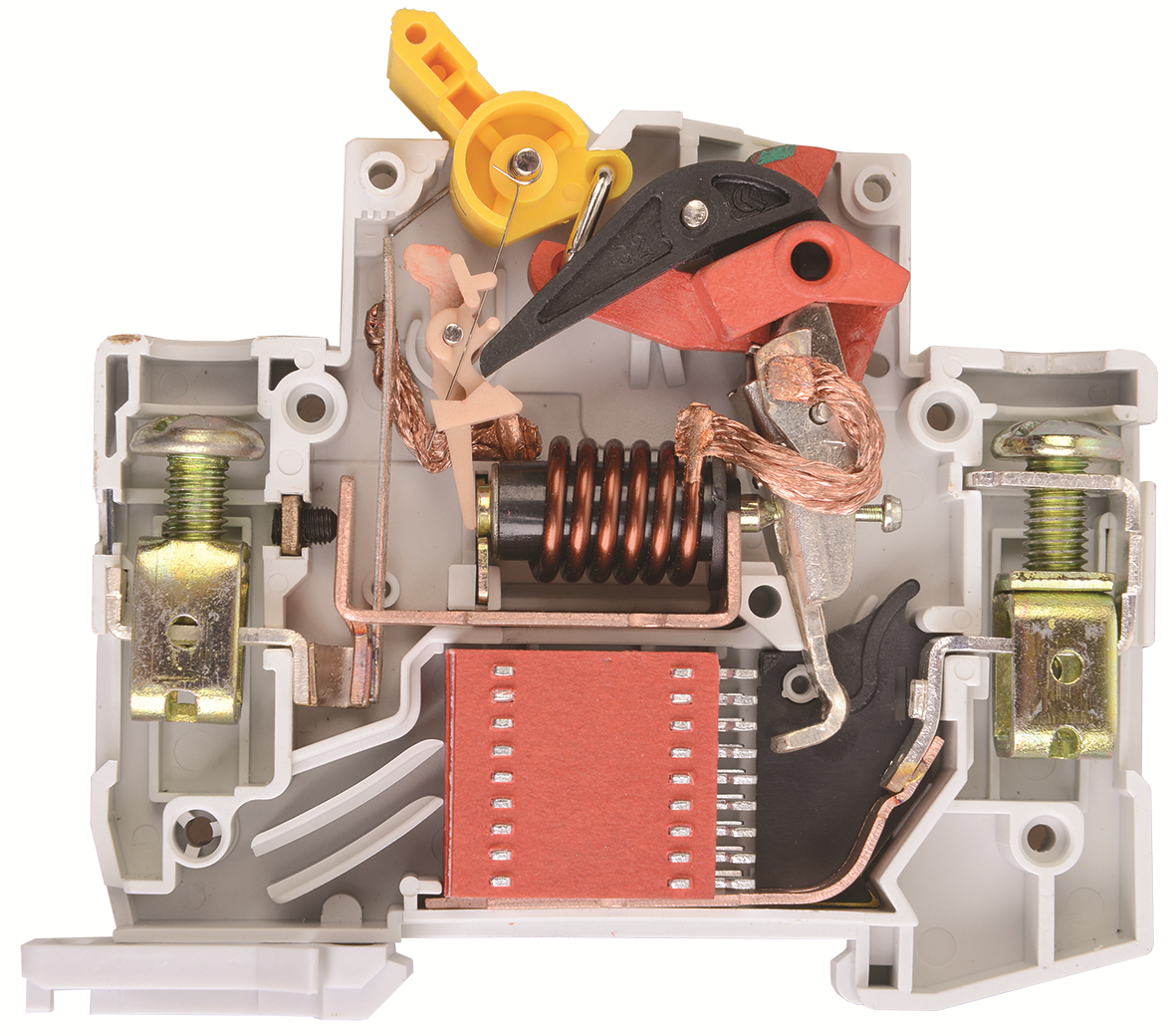

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.

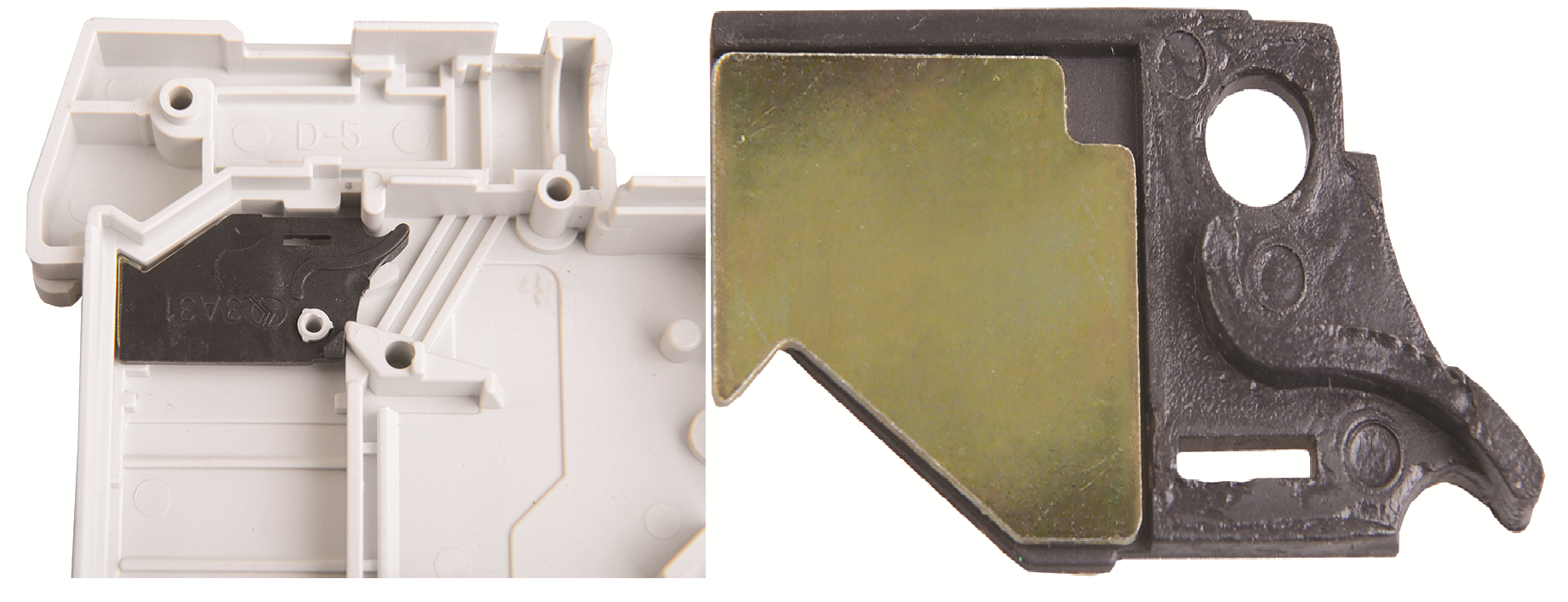

Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.

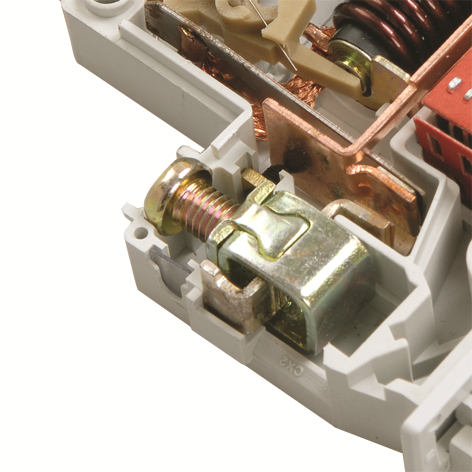

Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.
- Возможна дополнит комплектация
- Да
- Время срабатывания расцепителя в зоне кз tm, с
- 0,1
- Класс токоограничения
- 3
- Климатическое исполнение
- Ухл4
- Количество защищенных полюсов
- 1
- Количество полюсов
- 1
- Количество силовых полюсов
- Ev000599
- Макс сечение входящего кабеля, мм²
- 25
- Монтажная глубина - ниши, мм
- 73,6
- Наличие взрывозащиты
- Iek_v0000020
- Наличие дифференциального расцепителя
- Нет
- Наличие теплового расцепителя
- Да
- Наличие электромагнитного расцепителя
- Да
- Наличие электронного расцепителя
- Нет
- Номинальный ток, а
- 25
- Номин импульсное выдерживаемое напряжение, кв
- 4
- Номин напряжение постоян тока - dc, в
- ≤ 48
- Номин отключающая способность при коротком замыкании en 60898 при 230 в, ка
- 4.5
- Номин отключающая способность при коротком замыкании en 60898 при 400 в, ка
- 4.5
- Номин раб напряжение, в
- 230
- Номин ток, а
- 25.0
- Общ количество полюсов
- 1
- Отключающая способность по en 60898, ка
- 4,5
- Подходит для защитного выкл двигателя
- Нет
- Потери энергии, вт
- 4.5
- Степень защиты - ip
- Ip20
- Сфера применения
- Iek_v0000013
- Тип монтажа
- Ev004369
- Тип монтажной рейки
- Iek_v0000022
- Тип напряжения
- Перемен./постоян. (ac/dc)
- Тип подключения
- Винтовое соединение
- Тип расцепителя
- Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока
- B
- Частота, гц
- 50
- Ширина по количеству модульных расстояний
- 1
- Возможна дополнит. комплектация
- да
- Время срабатывания расцепителя в зоне КЗ tm
- 0,1 с
- Глубина установочная (встраив.)
- 73,6 мм
- Класс токоограничения
- 3
- Климатическое исполнение
- УХЛ4
- Количество защищенных полюсов
- 1
- Количество полюсов
- 1
- Количество силовых полюсов
- 1
- Макс. сечение входящего кабеля
- 25 мм²
- Модульная ширина (общ. кол-во модульных расстояний)
- 1
- Наличие взрывозащиты
- Iek_v0000020
- Наличие дифференциального расцепителя
- нет
- Наличие теплового расцепителя
- да
- Наличие электромагнитного расцепителя
- да
- Наличие электронного расцепителя
- нет
- Номин. импульсное выдерживаемое напряжение
- 4 кВ
- Номин. напряжение
- 230 В
- Номин. напряжение постоян. тока (DC)
- ≤ 48 В
- Номин. отключающая способность
- 4,5 кА
- Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
- 4.5 кА
- Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
- 4.5 кА
- Номин. ток
- 25.0 А
- Общ. количество полюсов
- 1
- Первичный ток
- 25 А
- Подходит для защитного выключателя двигателя
- нет
- Потери энергии
- 4.5 Вт
- Способ монтажа
- DIN-рейка (DRA)
- Степень защиты (IP)
- IP20
- Сфера применения
- Iek_v0000013
- Тип монтажной рейки
- Iek_v0000022
- Тип напряжения
- Перемен./постоян. (ac/dc)
- Тип подключения
- Винтовое соединение
- Тип расцепителя
- Тепловой, электромагнитный
- Характеристика срабатывания (кривая тока)
- B
- Частота
- 50 Гц
- Частота
- 50 Гц
Базовые параметры
- Единица измерения
- шт
- Вес
- 0,101 шт
- Объём
- 0,000145 м3
Упаковки
| Индивидуальная | Заводская | Мастер | Транспортная | |
|---|---|---|---|---|
| Количество | 1,0 | — | — | 144,0 |
| Ед. измерения | шт | шт | шт | шт |
| Тип / вариант | БЕЗ УПАКОВКИ | — | — | ГОФРОКОРОБ |
| Материал | НЕ УКАЗАН | — | — | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкоды | — | — | ||
| Вес брутто | 0,101 кг | — | — | 14,600 кг |
| Объём | 0,000145 м3 | — | — | 0,020939 м3 |
| Д×Ш×В | 7,50 × 1,80 × 8,00 см | — | — | 54,00 × 23,50 × 16,50 см |
- Срок службы
- 15 лет
- Гарантийный срок
- 10 лет
