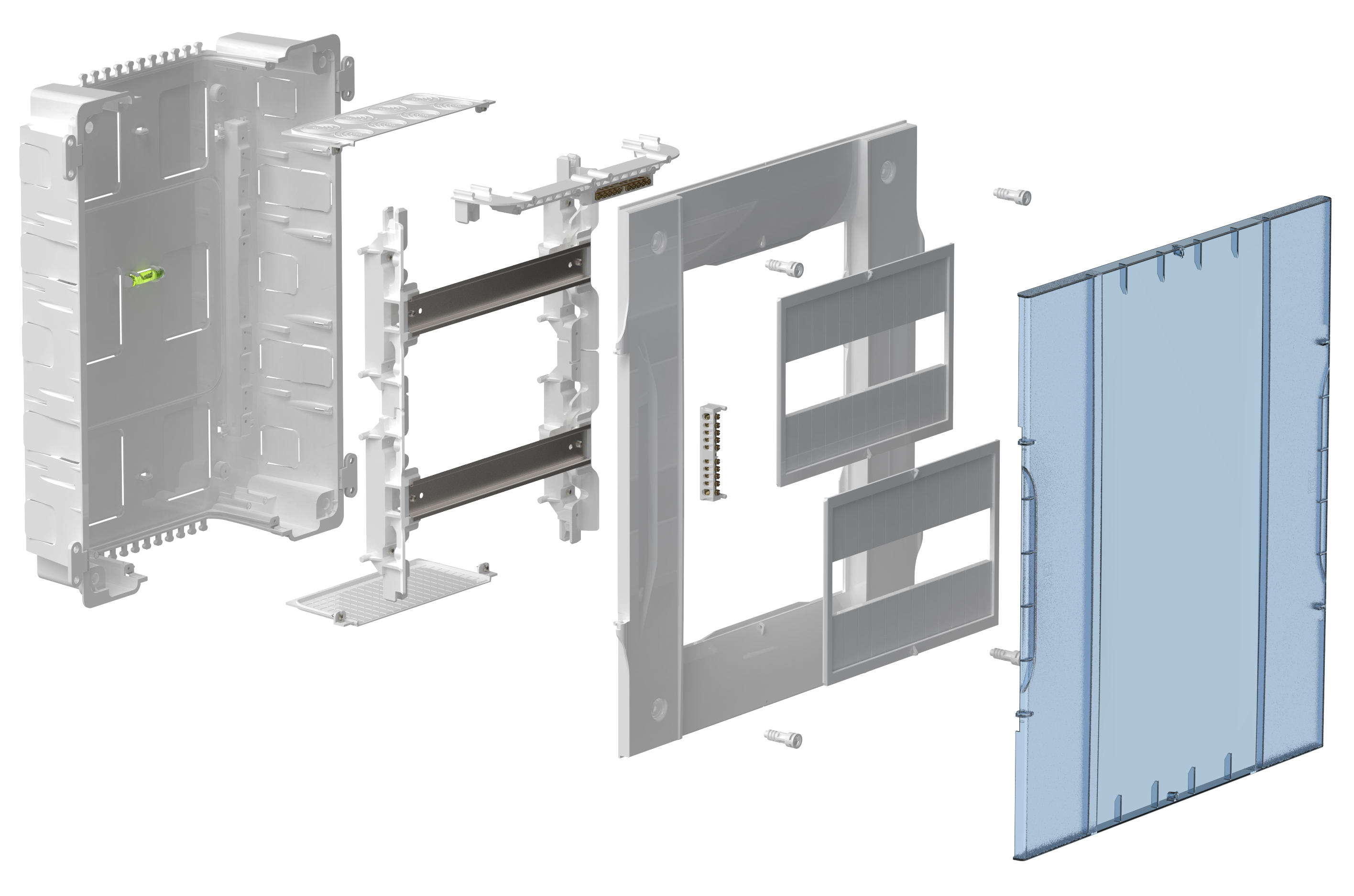

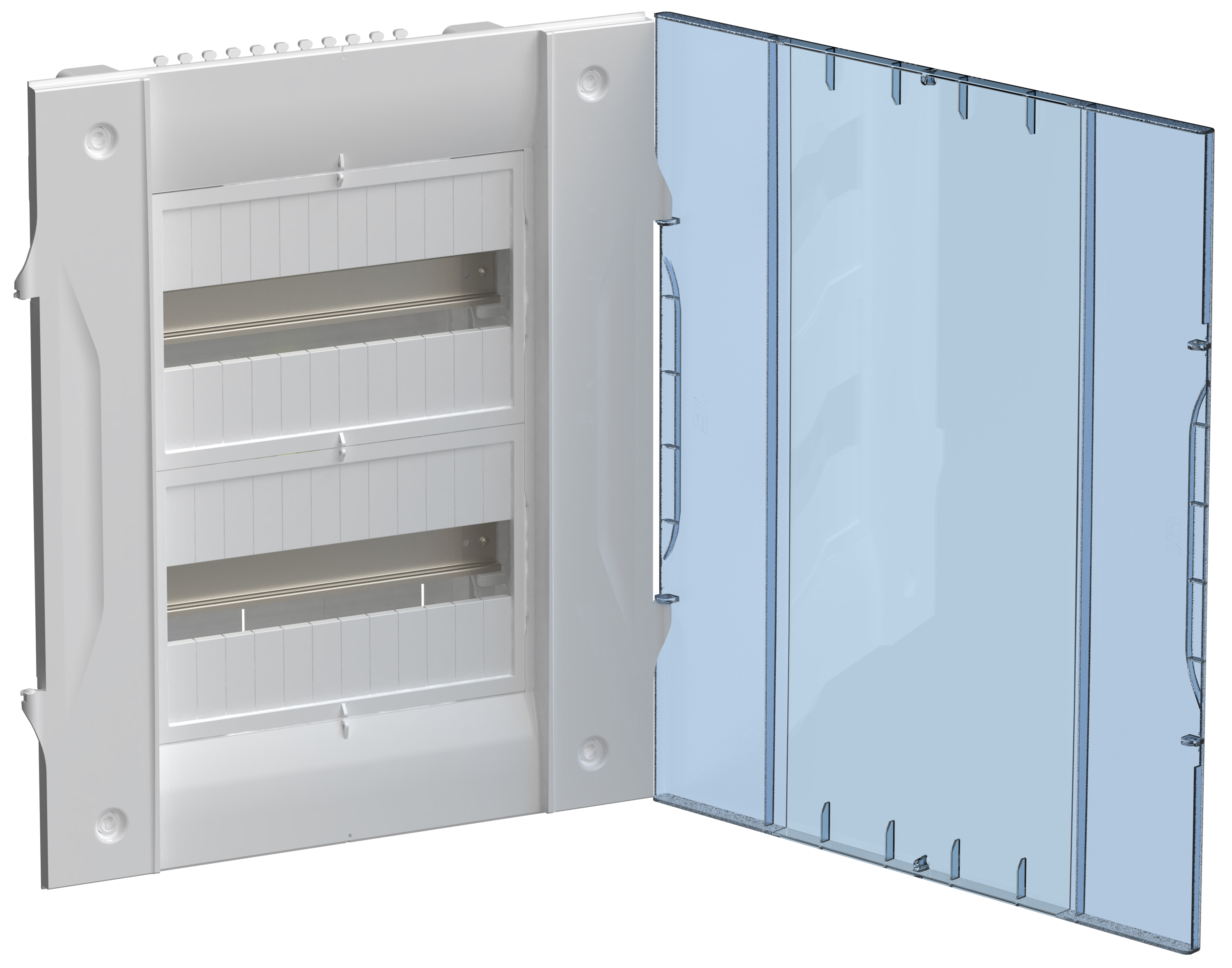

KREPTA Корпус пластиковый ЩРВ-П-24 IP40 IEK
Бренд
- Din-рейка
- Да
- Высота, мм
- 470.0
- Глубина, мм
- 103.0
- Кол-во рядов
- 2
- Материал корпуса
- Пластик
- Монтажная глубина - ниши, мм
- -
- Номер цвета ral
- 9016
- С монтажной платой
- Нет
Оригинал
Документы (если есть)
Особенности

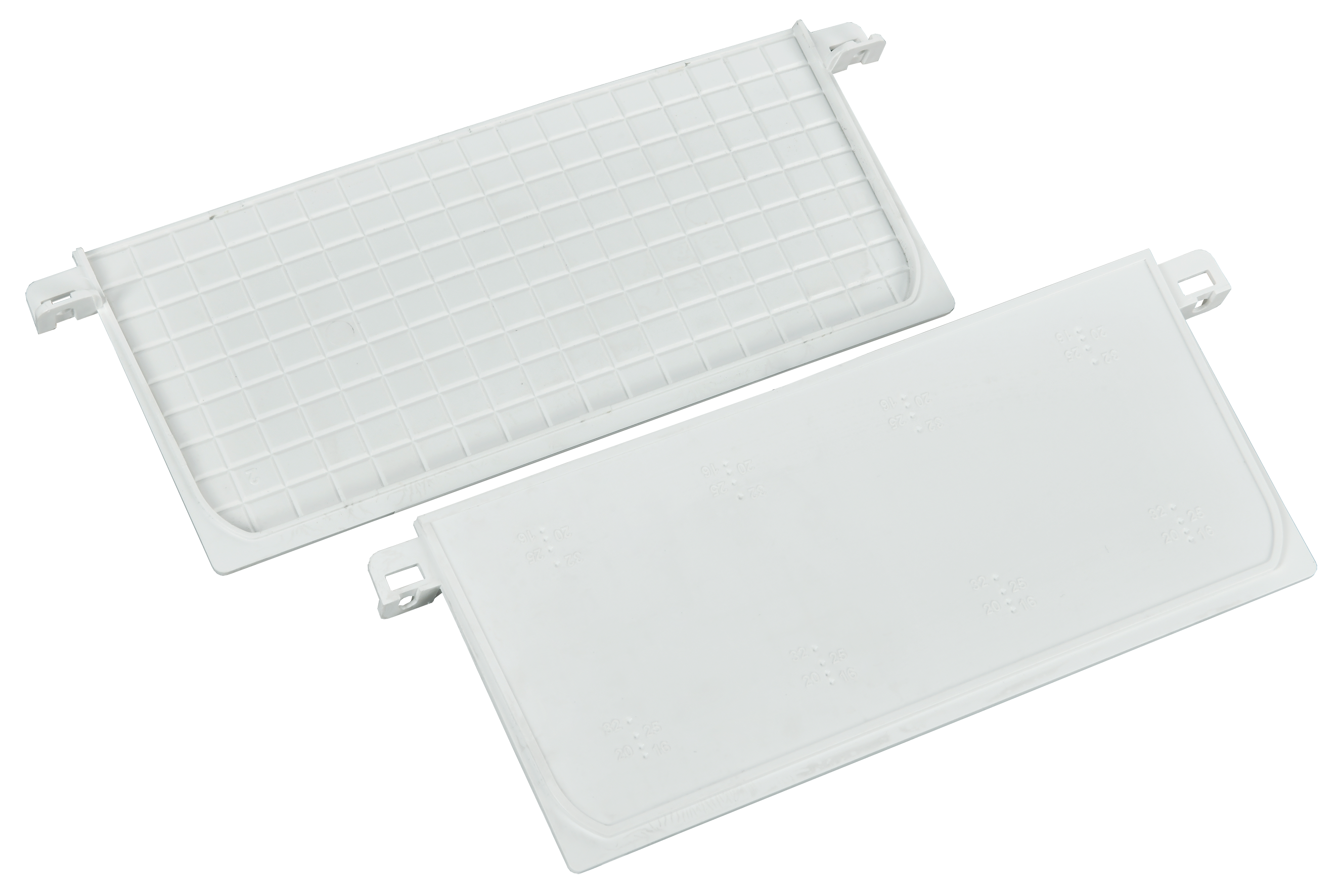

Вставка для ввода проводников снимается и имеет разметку для простого использования

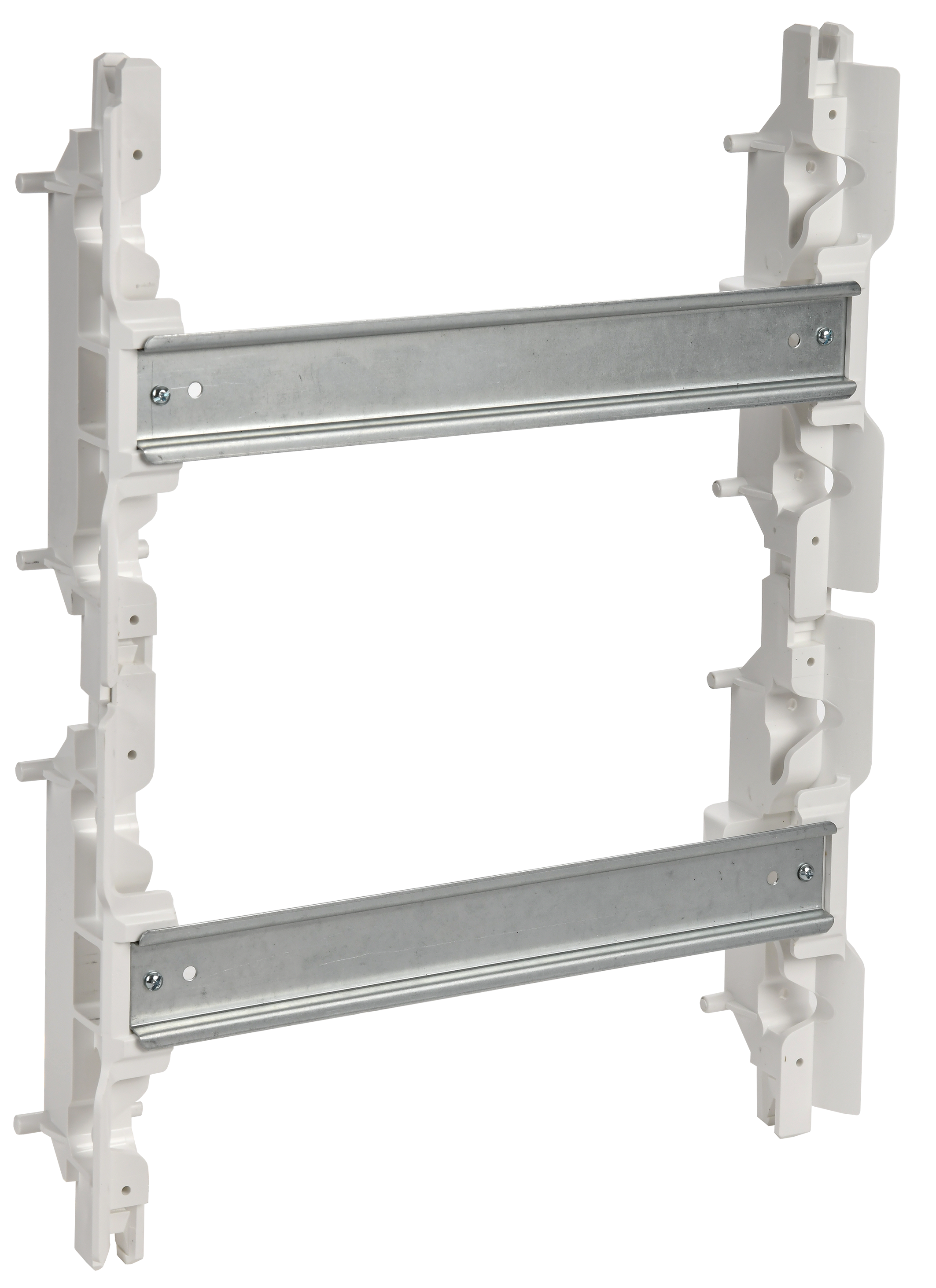

Держатели DIN-рейки соединяются в монтажную раму

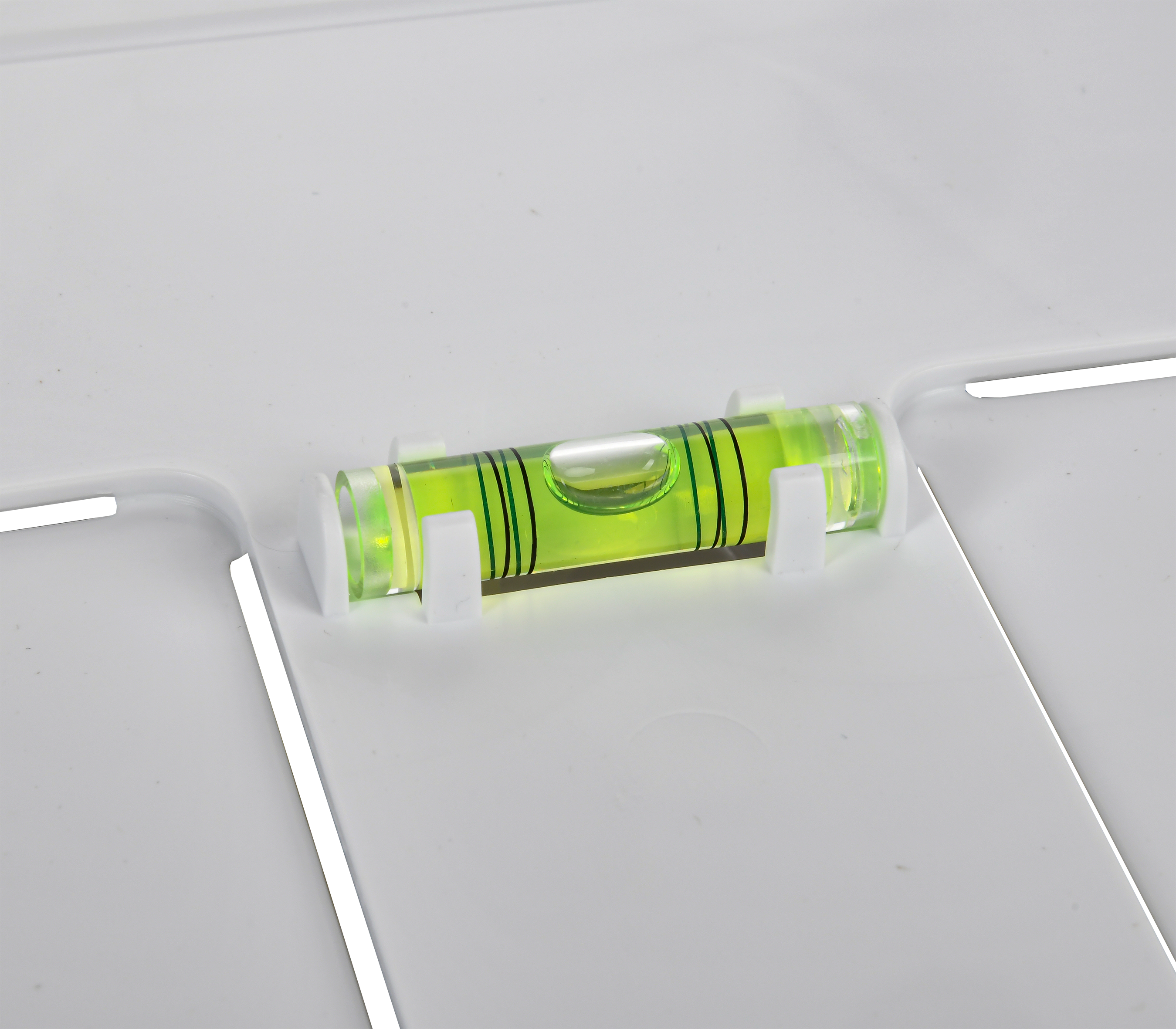

Уровень для выравнивания корпуса при монтаже

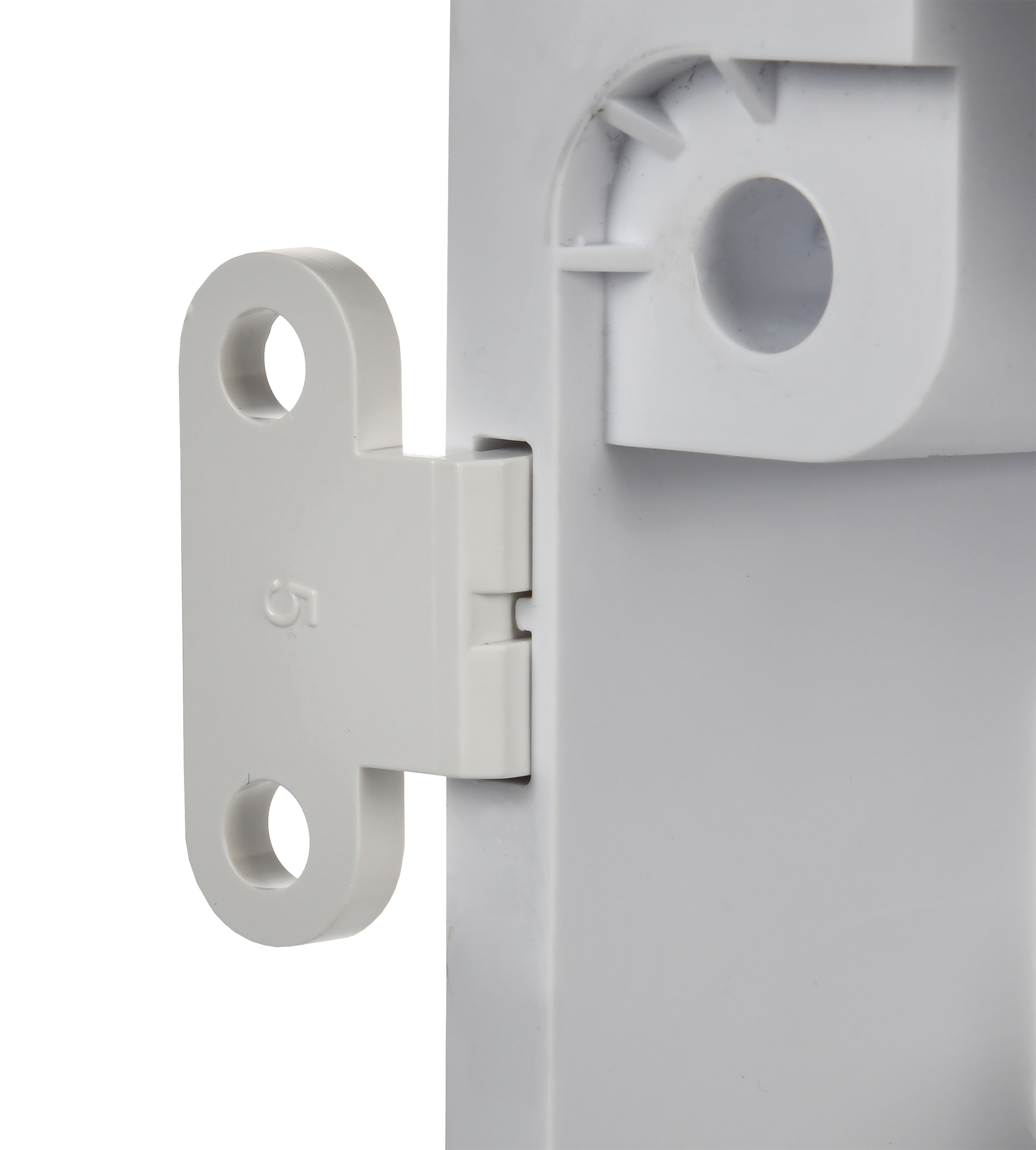

Кронштейны для крепления корпуса на гипсокартон в комплекте

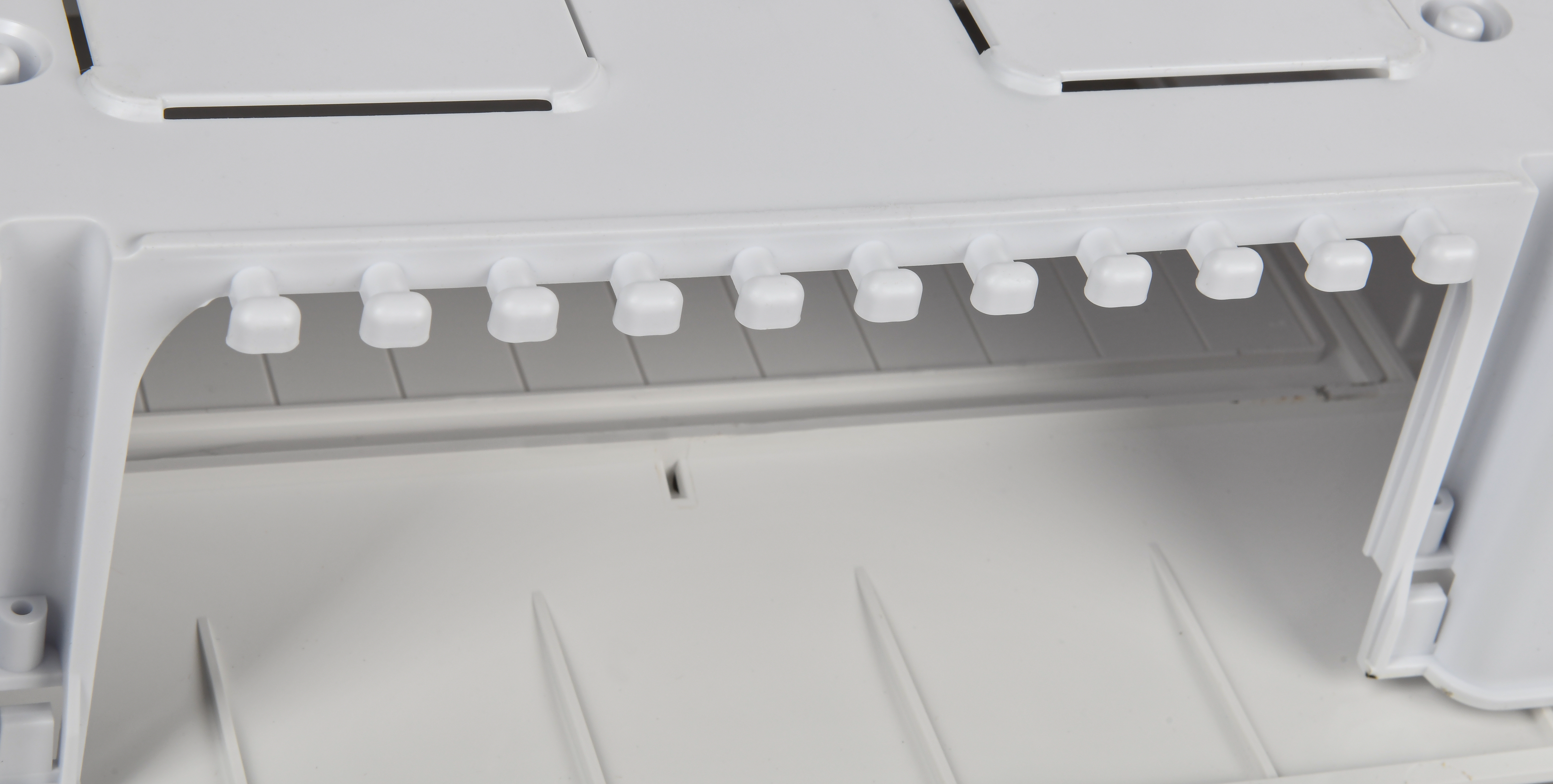

Гребенка на основании корпуса для организации проводников

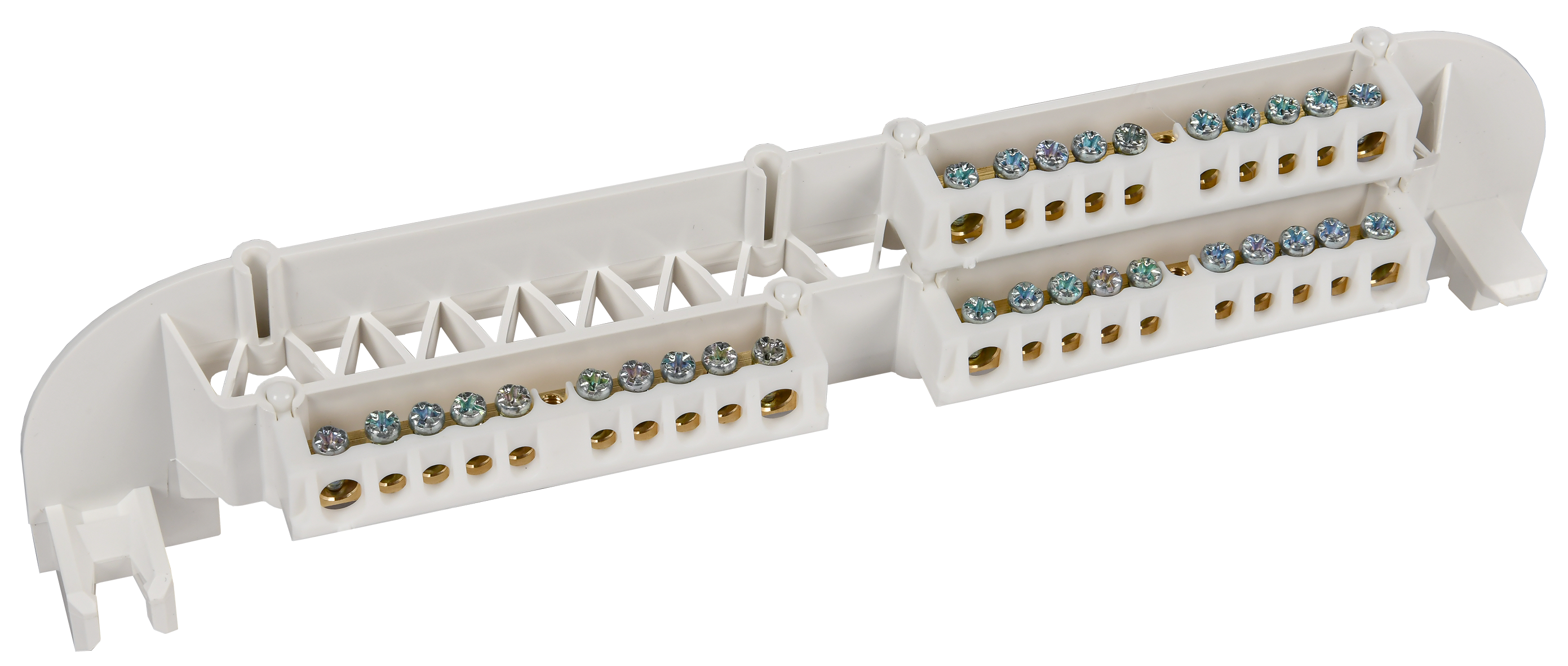

Суппорты для шин организованы на специальном кронштейне, который может быть частью монтажной рамы при необходимости

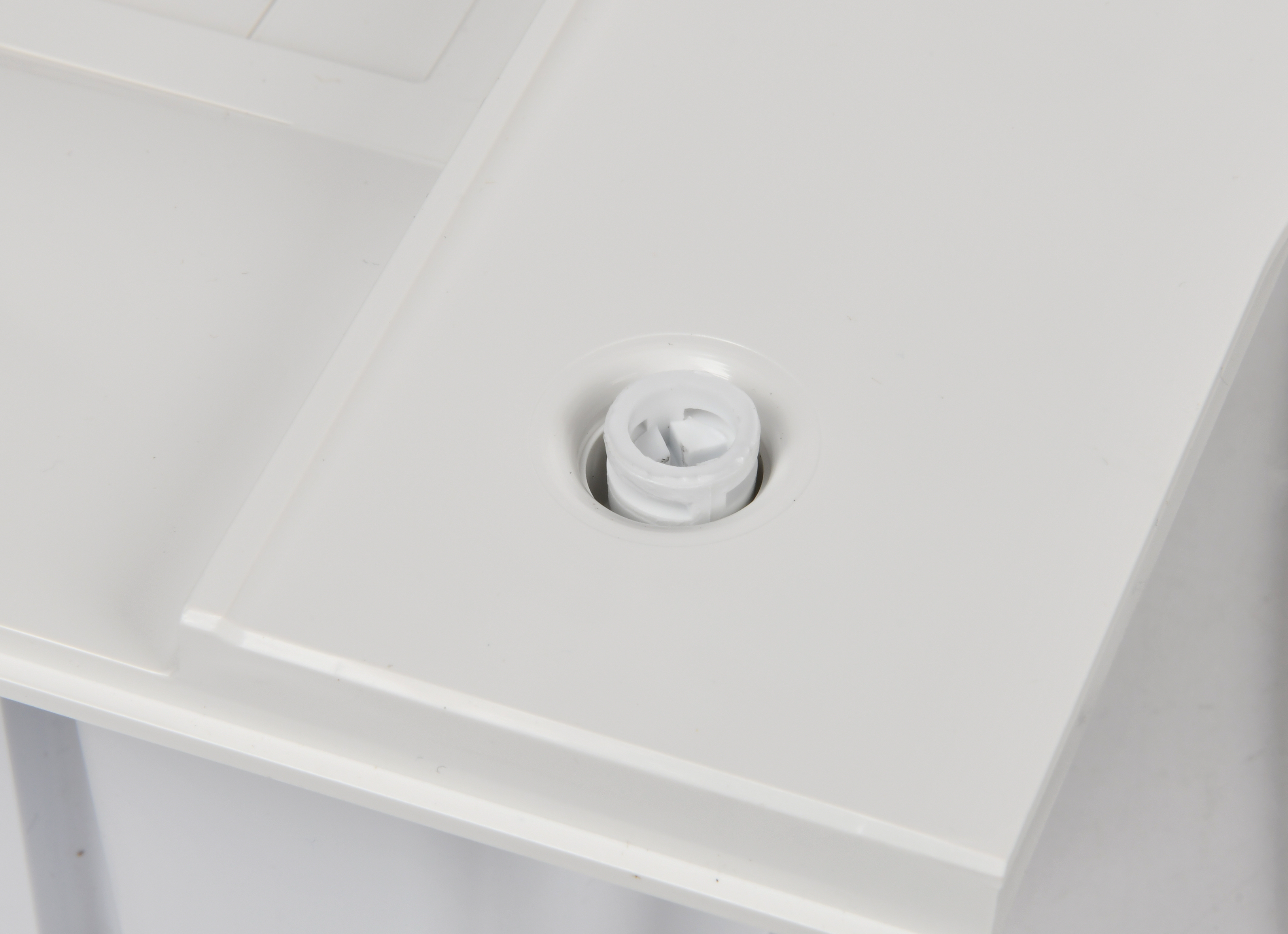

Невыпадающие пластиковые винты быстро фиксируют крышку корпуса на основании и позволяют опломбировать корпус при необходимости

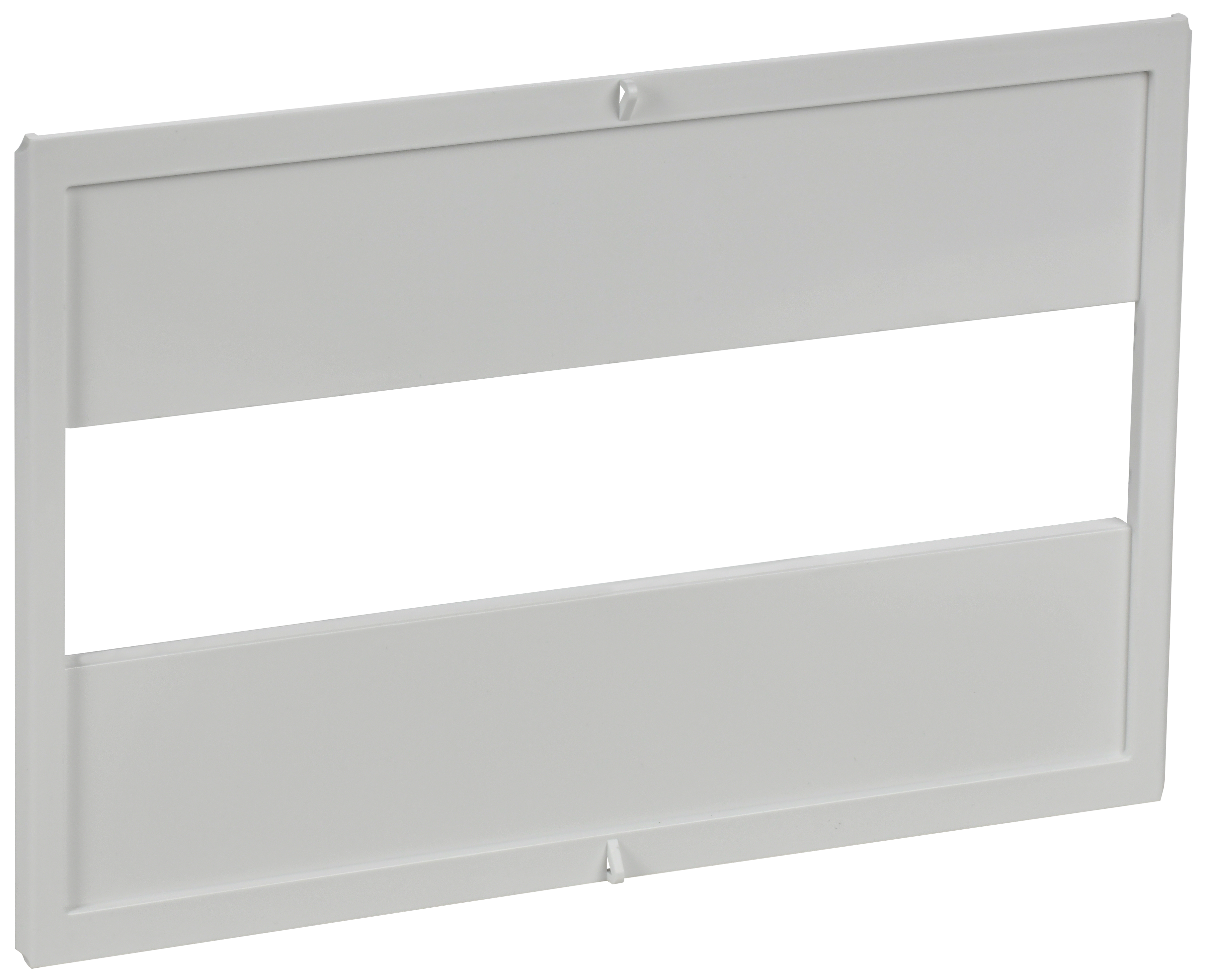

Съемные пластроны обеспечивают оперативный доступ внутрь щита
- Din-рейка
- Да
- Высота, мм
- 470.0
- Глубина, мм
- 103.0
- Кол-во рядов
- 2
- Материал корпуса
- Пластик
- Монтажная глубина - ниши, мм
- -
- Номер цвета ral
- 9016
- С монтажной платой
- Нет
- С прозрачной крышкой
- Да
- Степень защиты - ip
- Ip40
- Тип крышки
- Закрытого типа (закрывающаяся)
- Тип монтажа
- Скрытого монтажа (в штукатурку)
- Форма крышки
- Закрытого типа (закрывающаяся)
- Цвет
- Белый
- Ширина, мм
- 412.0
- Ширина по количеству модульных расстояний
- 24
- DIN-рейка
- да
- Высота
- 470.0 мм
- Глубина
- 103.0 мм
- Глубина установочная (встраив.)
- - мм
- Количество рядов
- 2
- Материал корпуса
- Пластик
- Модульная ширина (общ. кол-во модульных расстояний)
- 24
- Номер цвета RAL
- 9016
- С монтажной платой/панелью
- нет
- С прозрачн. (светопрониц.) крышкой
- да
- Способ монтажа
- Скрытого монтажа (в штукатурку)
- Степень защиты (IP)
- IP40
- Тип крышки
- Закрытого типа (закрывающаяся)
- Тип передней панели
- Закрытого типа (закрывающаяся)
- Цвет
- Белый
- Ширина
- 412.0 мм
Базовые параметры
- Единица измерения
- шт
- Вес
- 2,973 шт
- Объём
- 0,025970 м3
Упаковки
| Индивидуальная | Заводская | Мастер | Транспортная | |
|---|---|---|---|---|
| Количество | 1,0 | — | — | 3,0 |
| Ед. измерения | шт | шт | шт | шт |
| Тип / вариант | КОРОБКА/БОКС | — | — | ГОФРОКОРОБ |
| Материал | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | — | — | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкоды | — | — | ||
| Вес брутто | 2,973 кг | — | — | 8,919 кг |
| Объём | 0,025970 м3 | — | — | 0,077910 м3 |
| Д×Ш×В | 42,10 × 11,10 × 47,80 см | — | — | 49,00 × 43,80 × 36,30 см |
- Срок службы
- 15 лет
- Гарантийный срок
- 5 лет
