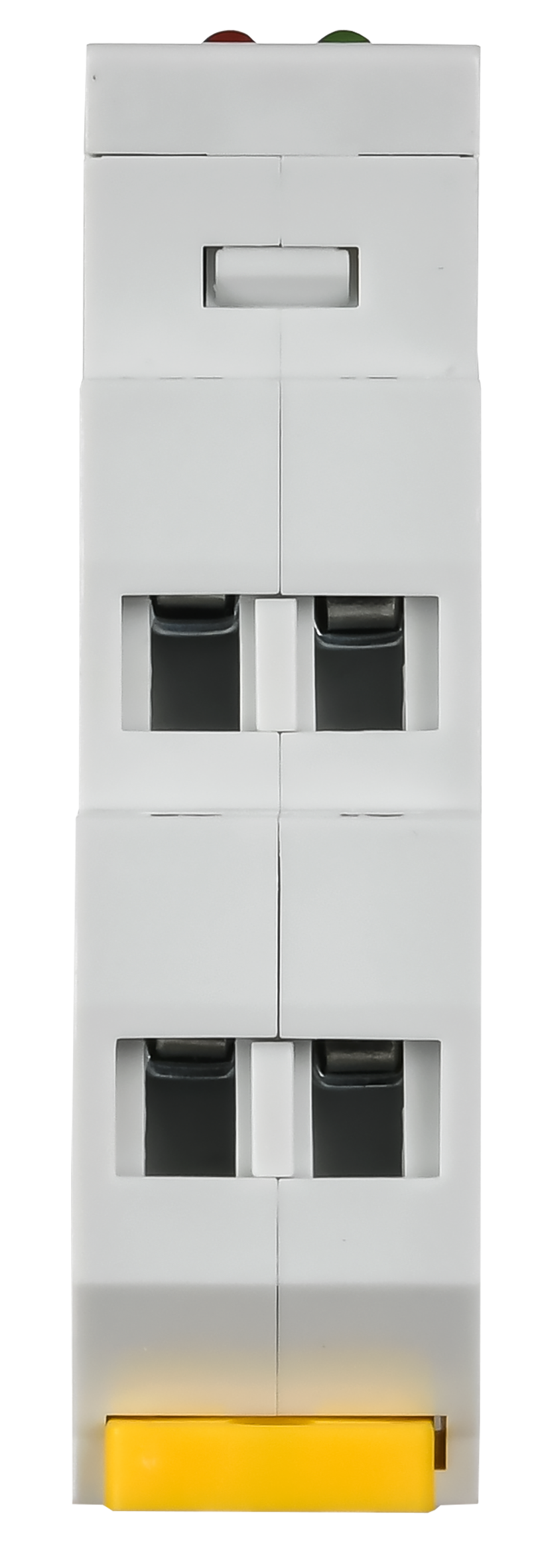

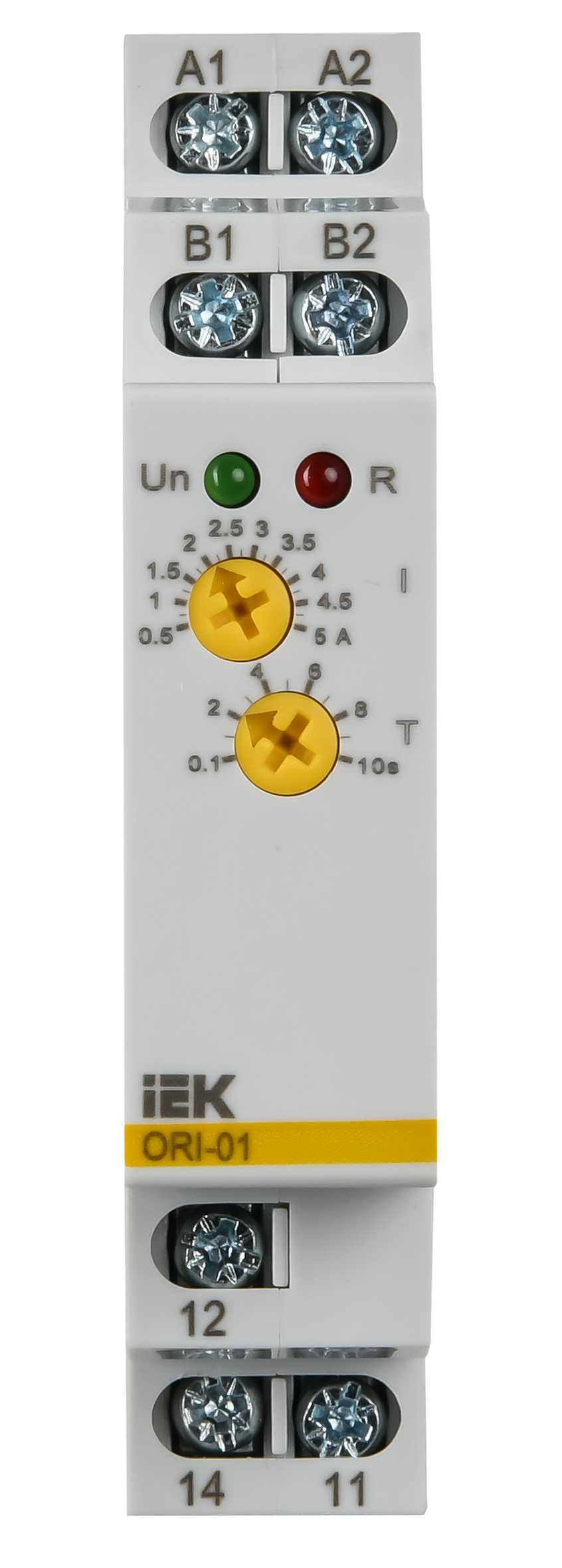

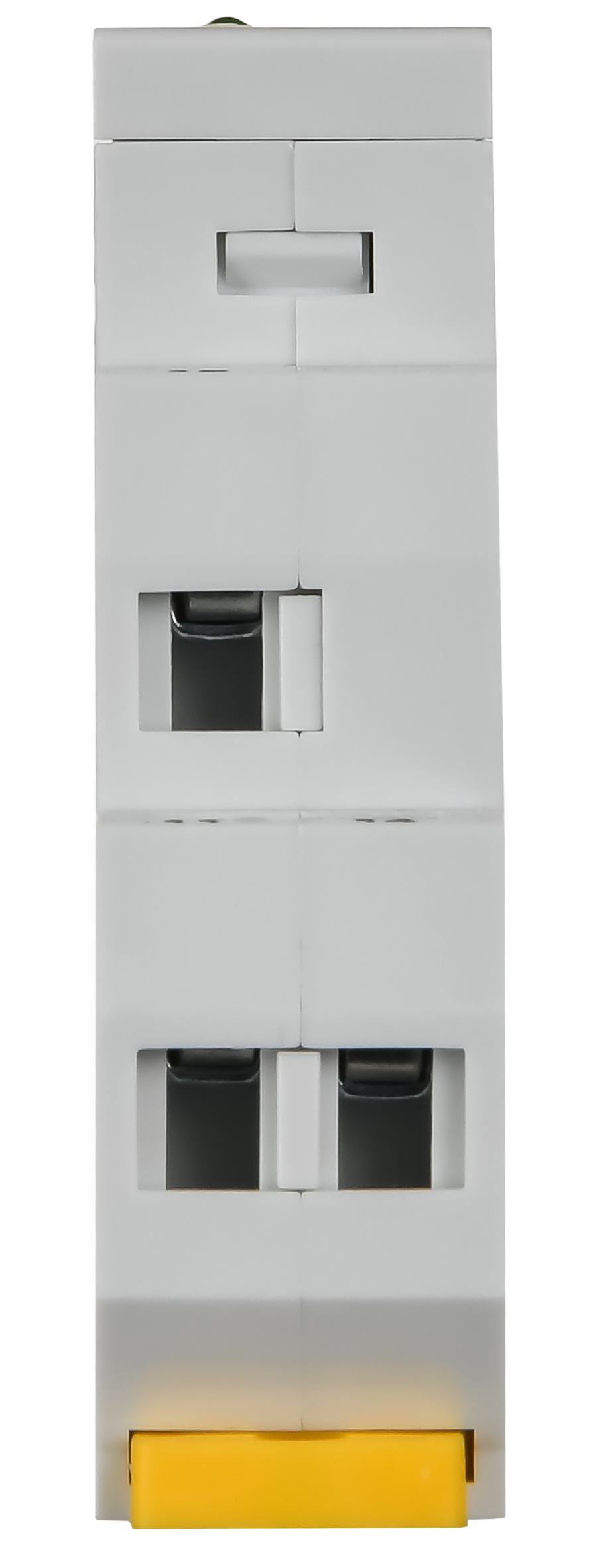

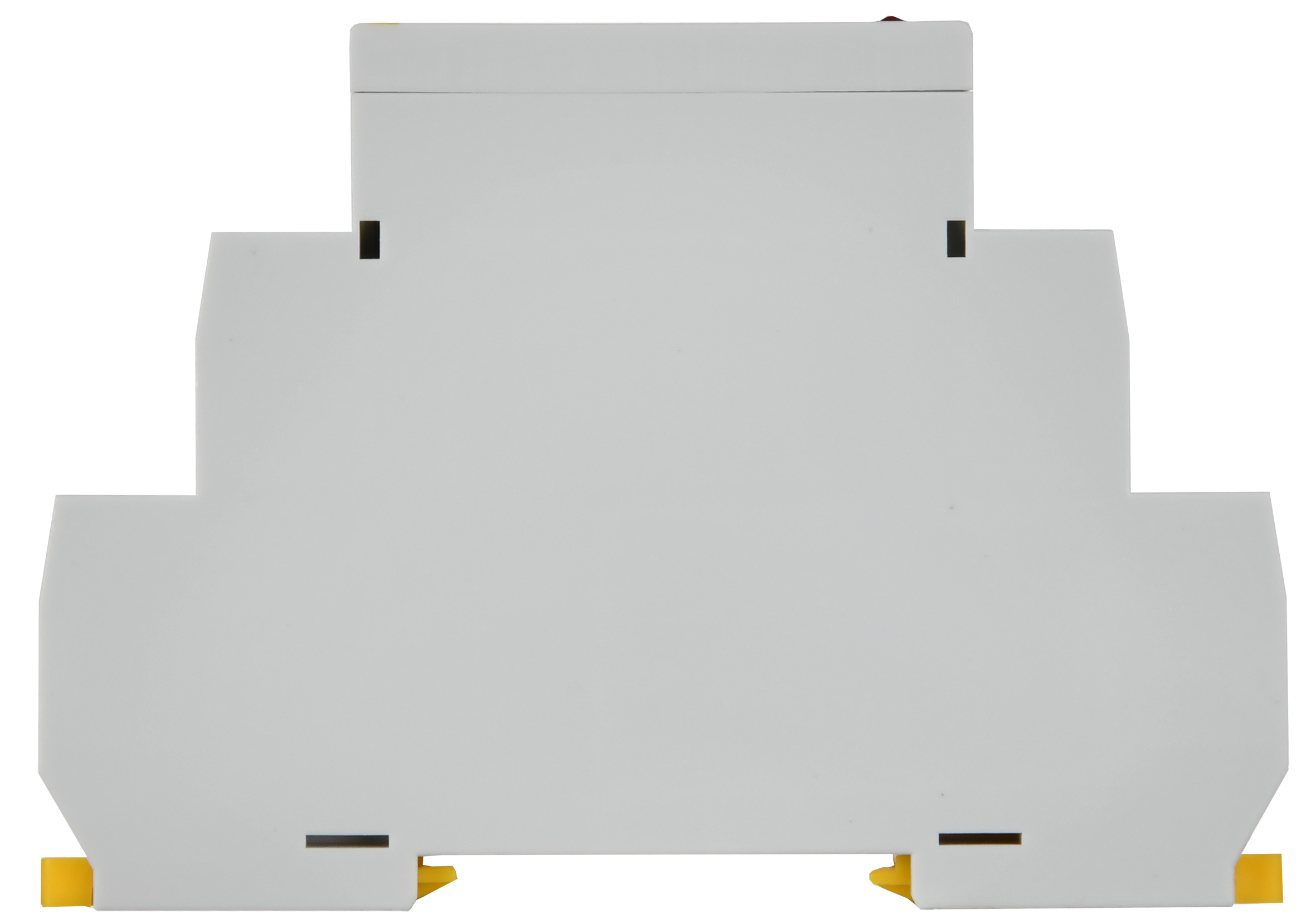

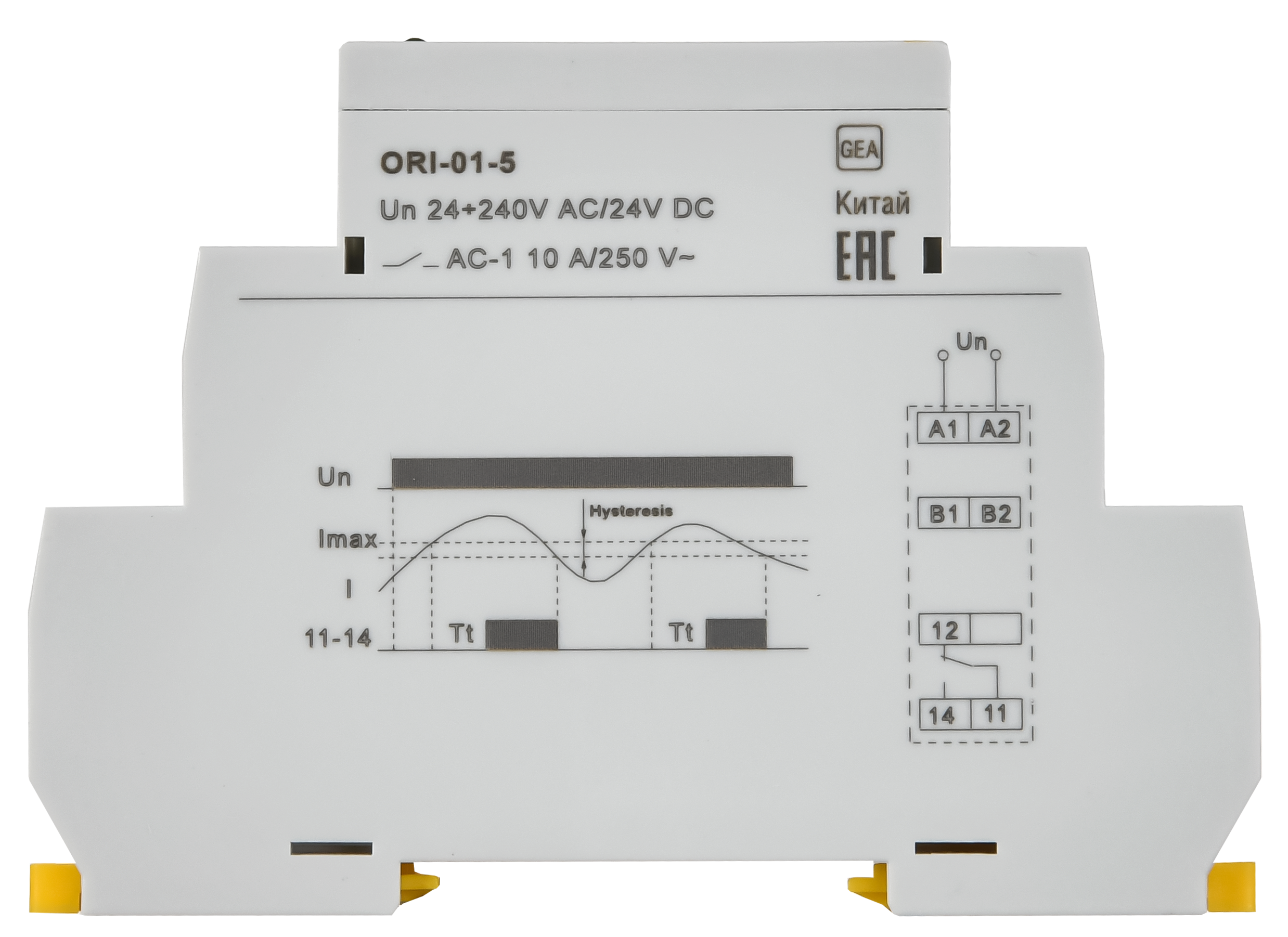

Реле контроля тока ORI 0,5-5А 24-240В AC/24В DC IEK
Бренд
- Вес, кг
- 0,062
- Высота, мм
- 90
- Гистерезис, процентов
- 5
- Глубина, мм
- 64
- Диапазон измеряемого тока, а
- 0,5...5
- Диапазон отклонения напряж питания, процентов
- -15...10
- Диапазон частоты питающего напряжения, гц
- 50/60 ± 0,2
- Индикатор наличия напряжения
- Зелёный светодиод (un)
Оригинал
Документы (если есть)
- Вес, кг
- 0,062
- Высота, мм
- 90
- Гистерезис, процентов
- 5
- Глубина, мм
- 64
- Диапазон измеряемого тока, а
- 0,5...5
- Диапазон отклонения напряж питания, процентов
- -15...10
- Диапазон частоты питающего напряжения, гц
- 50/60 ± 0,2
- Индикатор наличия напряжения
- Зелёный светодиод (un)
- Индикатор срабатывания реле
- Красный светодиод (r)
- Категория перенапряжения
- 3
- Кол-во нормально замкнутых - нз контактов
- 0
- Кол-во норм разомкнутых - но контактов
- 0
- Количество групп переключающих контактов
- 1
- Количество переключающих контактов
- 0
- Контроль макс однофазного тока
- Да
- Контроль макс постоян тока
- Нет
- Контроль макс трехфазного тока
- Нет
- Контроль мин однофазного тока
- Да
- Контроль мин постоян тока
- Нет
- Контроль мин трехфазного тока
- Нет
- Макс задержка на включение, с
- 10
- Макс задержка на отключение, с
- -
- Макс сечение многожил кабеля с наконечниками, мм²
- 1х2,5
- Макс сечение одножильного кабеля, мм²
- 1х2,5
- Мех износостойкость, циклов
- 10^7
- Мин задержка на включение, с
- 0.1
- Мин задержка на отключение, с
- -
- Напряжение питания, в
- 24...240 в ac / 24 в
- Номин напряжение контактной группы, в
- 250в ас /24 dc
- Номин напряжение питания цепи управ us ac 50 гц, в
- 24...240
- Номин напряж питания цепи управ us пост тока dc, в
- 24
- Номин ток контактных групп при ас-1, а
- 10
- Погрешность настройки, процентов
- ± 5
- Потребляемая мощность
- Ac 0,09...3 ва / dc 0,05...1,5 вт
- Предельные значения допусков, процентов
- 5
- Рабочее положение
- Любое
- Ремонтопригодность
- Нет
- Степень загрязнения
- 2
- Степень защиты ip клеммы
- Ip20
- Степень защиты ip лицевая панель
- Ip40
- Температура эксплуатации, °c
- -20...55

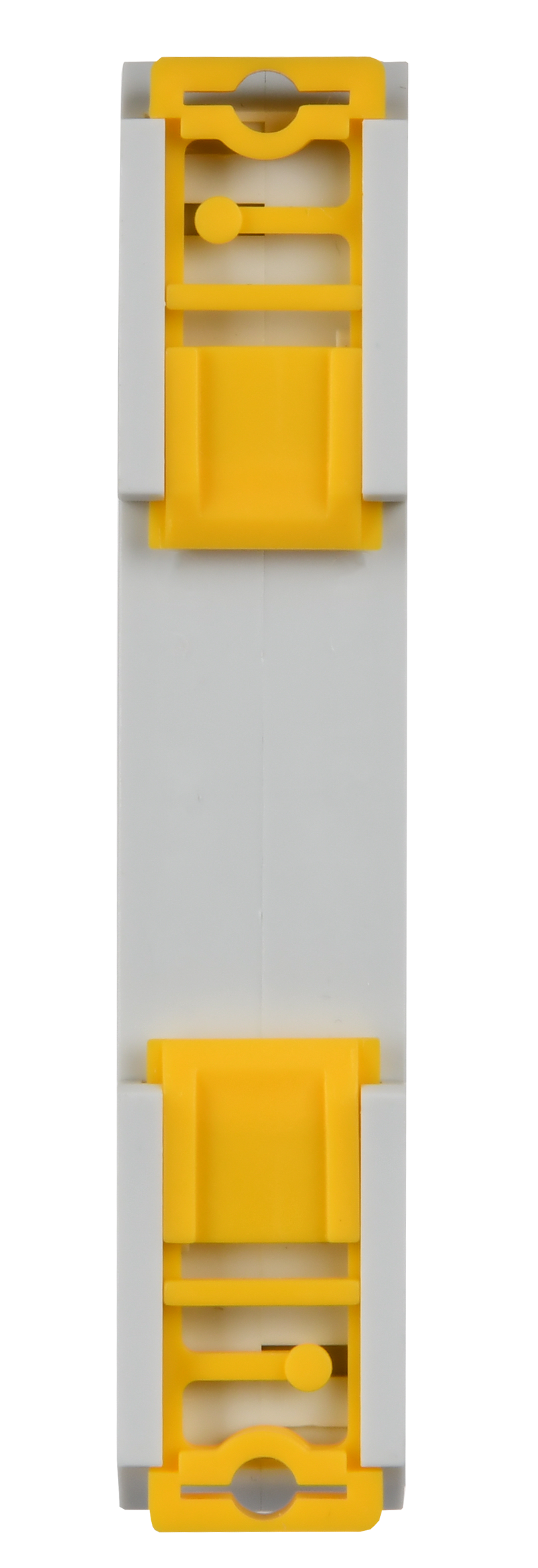

- Тип монтажа
- Din-рейка (стандарт) 35 мм
- Тип напряжения управления
- Перемен./постоян. (ac/dc)
- Функция гистерезиса однофазного напряж
- Да
- Функция гистерезиса трехфазного напряж
- Нет
- Ширина, мм
- 18
- Электр износостойкость, циклов
- 10^6
- Вес
- 0,062 кг
- Высота
- 90 мм
- Гистерезис
- 5 процентов
- Глубина
- 64 мм
- Диапазон измеряемого тока
- 0,5...5 А
- Диапазон отклонения напряж питания
- -15...10 процентов
- Диапазон частоты питающего напряжения
- 50/60 ± 0,2 Гц
- Индикатор наличия напряжения
- Зелёный светодиод (un)
- Индикатор срабатывания реле
- Красный светодиод (r)
- Категория перенапряжения
- 3
- Количество групп переключающих контактов
- 1
- Количество нормально замкнутых (НЗ) контактов
- 0
- Количество нормально разомкнутых (НО) контактов
- 0
- Количество переключающих (перекидных) контактов
- 0
- Контроль макс. однофазного тока
- да
- Контроль макс. постоян. тока
- нет
- Контроль макс. трехфазного тока
- нет
- Контроль мин. однофазного тока
- да
- Контроль мин. постоян. тока
- нет
- Контроль мин. трехфазного тока
- нет
- Макс сечение многожил кабеля с наконечниками
- 1х2,5 мм²
- Макс сечение одножильного кабеля
- 1х2,5 мм²
- Макс. задержка на включение
- 10 с
- Макс. задержка на отключение
- - с
- Мех износостойкость
- 10^7 циклов
- Мин. задержка на включение
- 0.1 с
- Мин. задержка на отключение
- - с
- Напряжение питания
- 24...240 в ac / 24 в В
- Номин напряжение контактной группы
- 250в ас /24 dc В
- Номин ток контактных групп при АС-1
- 10 А
- Номин. напряжение питания цепи управления Us AC 50 Гц
- 24...240 В
- Номин. напряжение питания цепи управления Us постоян. тока DC
- 24 В
- Погрешность настройки
- ± 5 процентов
- Потребляемая мощность
- Ac 0,09...3 ва / dc 0,05...1,5 вт
- Предельные значения допусков
- 5 процентов
- Рабочее положение (горения)
- Любое
- Ремонтопригодность
- нет
- Способ монтажа
- Din-рейка (стандарт) 35 мм
- Степень загрязнения
- 2
- Степень защиты IP клеммы
- IP20
- Степень защиты IP лицевая панель
- IP40
- Температура эксплуатации
- -20...55 °C
- Тип напряжения управления
- Перемен./постоян. (ac/dc)
- Функция гистерезиса для однофазного напряжения
- да
- Функция гистерезиса для трехфазного напряжения
- нет
- Ширина
- 18 мм
- Электр износостойкость
- 10^6 циклов
Базовые параметры
- Единица измерения
- шт
- Вес
- 0,092 шт
- Объём
- 0,000225 м3

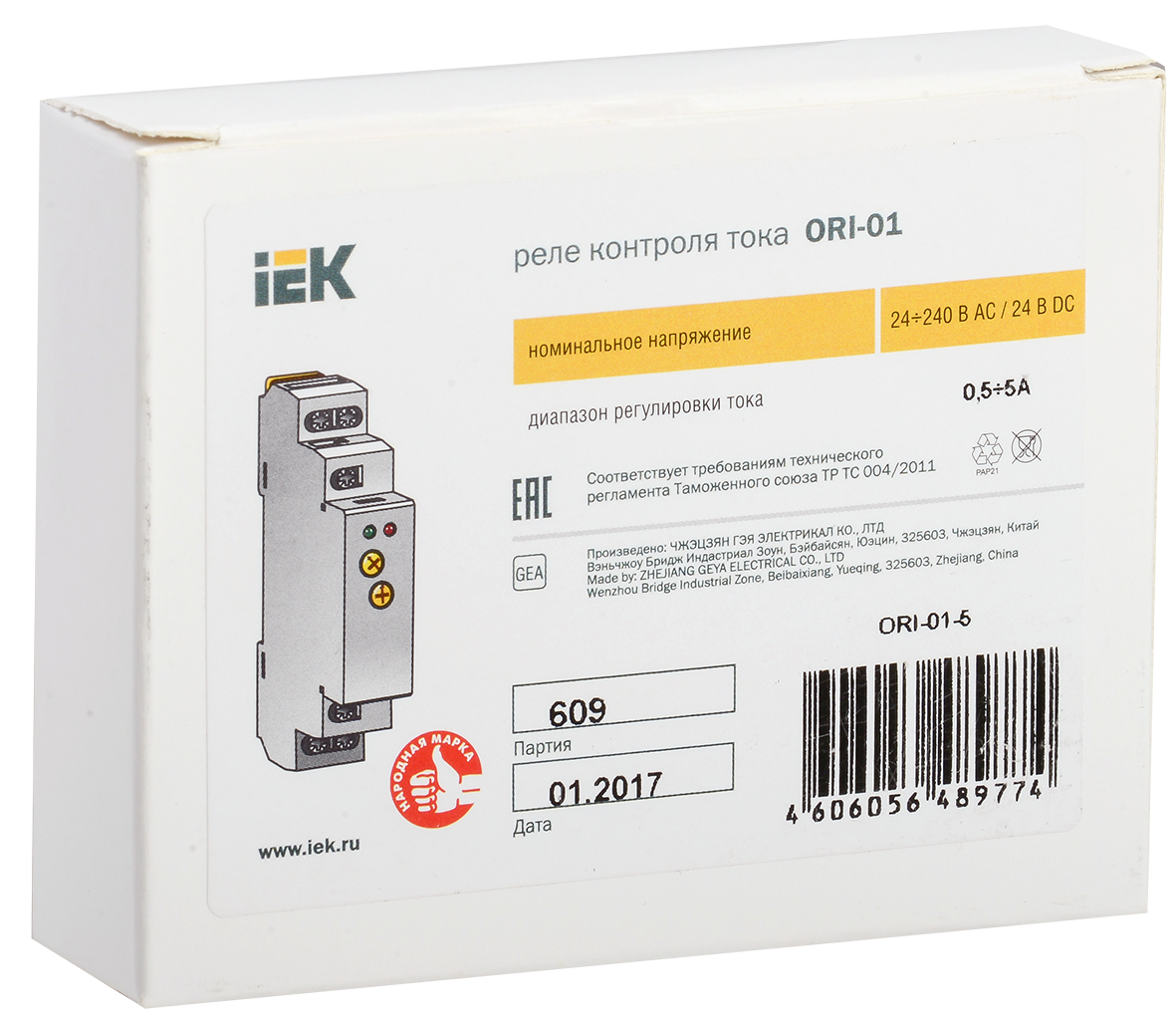

Упаковки
| Индивидуальная | Заводская | Мастер | Транспортная | |
|---|---|---|---|---|
| Количество | 1,0 | — | — | 200,0 |
| Ед. измерения | шт | шт | шт | шт |
| Тип / вариант | КОРОБКА/БОКС | — | — | КОРОБКА/БОКС |
| Материал | КАРТОН | — | — | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкоды | — | — | ||
| Вес брутто | 0,092 кг | — | — | 18,400 кг |
| Объём | 0,000225 м3 | — | — | 0,045084 м3 |
| Д×Ш×В | 9,30 × 2,30 × 7,20 см | — | — | 51,00 × 26,00 × 34,00 см |
- Срок службы
- 5 лет
- Гарантийный срок
- 1 год
