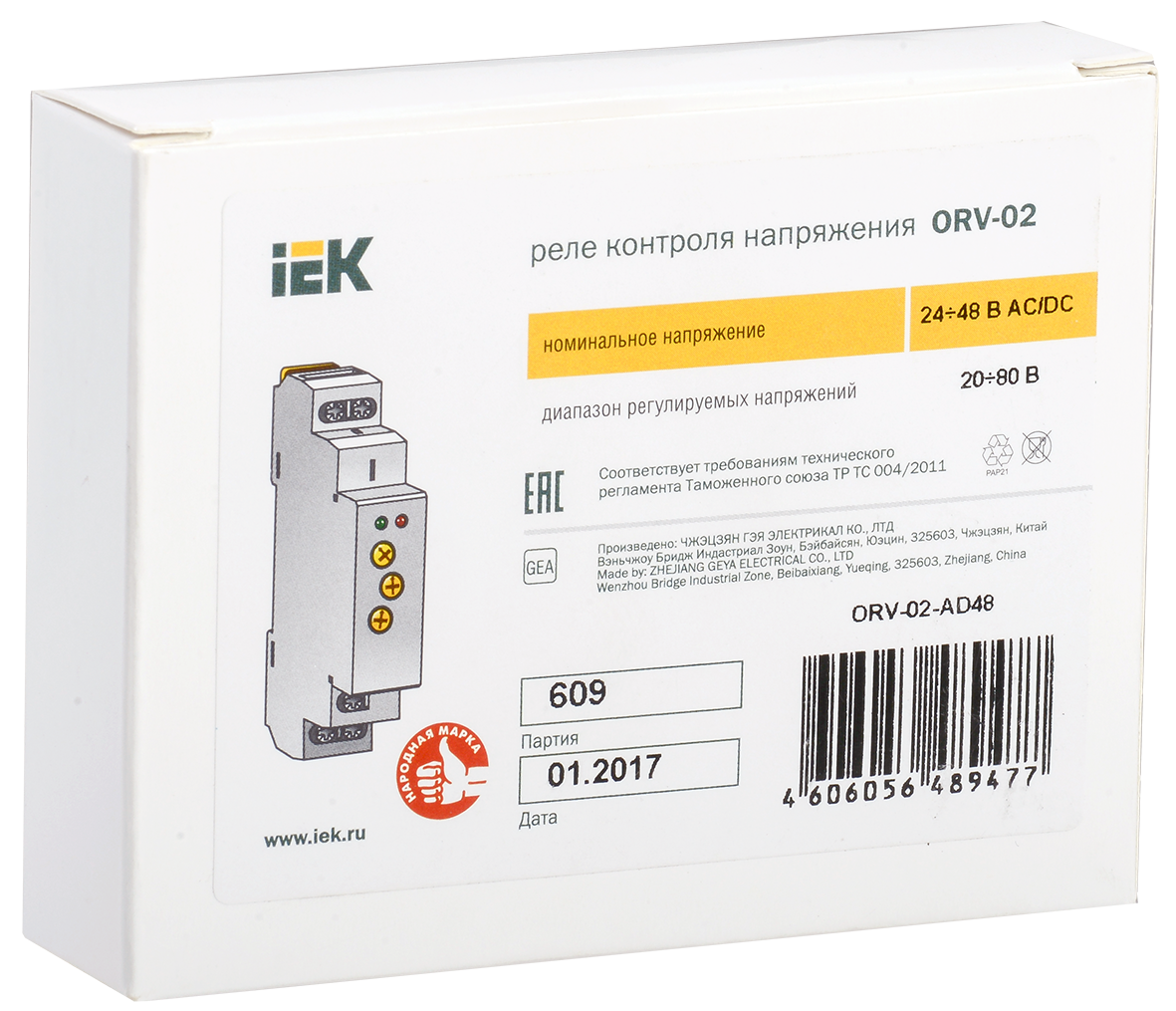

Реле контроля напряжения ORV однофазное 24-48В AC/DC IEK
Бренд
- Вес, кг
- 0,059
- Выдержка времени, с
- (0,1÷10) ± 10%
- Высота, мм
- 90
- Гистерезис, процентов
- 3
- Глубина, мм
- 64
- Диапазон измеряемого напряжения №1, в
- 20
- Диапазон измеряемого напряжения №2, в
- 80
- Диапазон частоты питающего напряжения, гц
- 45...65
Оригинал
Документы (если есть)
- Вес, кг
- 0,059
- Выдержка времени, с
- (0,1÷10) ± 10%
- Высота, мм
- 90
- Гистерезис, процентов
- 3
- Глубина, мм
- 64
- Диапазон измеряемого напряжения №1, в
- 20
- Диапазон измеряемого напряжения №2, в
- 80
- Диапазон частоты питающего напряжения, гц
- 45...65
- Индикатор наличия напряжения
- Зелёный светодиод (un)
- Индикатор срабатывания реле
- Красный светодиод (r)
- Категория перенапряжения
- 3
- Количество переключающих контактов
- 1
- Контроль макс напряжения при постоян токе
- Да
- Контроль макс однофазного напряжения
- Да
- Контроль макс трехфазного напряжения
- Нет
- Контроль мин напряжения при постоян токе
- Да
- Контроль мин однофазного напряжения
- Да
- Контроль мин трехфазного напряжения
- Нет
- Макс сечение многожил кабеля с наконечниками, мм²
- 1х2,5
- Макс сечение одножильного кабеля, мм²
- 1х2,5
- Мех износостойкость, циклов
- 10^7
- Мин задержка на включение, с
- 0.5
- Номин напряжение, в
- 24...48 ac/dc
- Номин напряжение контактной группы, в
- 250 ас / 24 dc
- Номин напряжение питания цепи управ us ac 50 гц, в
- 48
- Номин напряж питания цепи управ us пост тока dc, в
- -
- Номин ток контактных групп при ас-1, а
- 10
- Погрешность измерений, процентов
- ±1
- Погрешность настройки, процентов
- ± 5
- Рабочее положение
- Любое
- Ремонтопригодность
- Нет
- Степень загрязнения
- 2
- Степень защиты ip клеммы
- Ip20
- Степень защиты ip лицевая панель
- Ip40
- Температура эксплуатации, °c
- +20...+55
- Тип монтажа
- Din-рейка (стандарт) 35 мм
- Тип напряжения управления
- Перемен./постоян. (ac/dc)
- Функция гистерезиса для напряж при пост токе
- Нет
- Ширина, мм
- 18
- Электр износостойкость, циклов
- 10^6
- Вес
- 0,059 кг
- Выдержка времени
- (0,1÷10) ± 10% с
- Высота
- 90 мм
- Гистерезис
- 3 процентов
- Глубина
- 64 мм
- Диапазон измеряемого напряжения №1
- 20 В
- Диапазон измеряемого напряжения №2
- 80 В
- Диапазон частоты питающего напряжения
- 45...65 Гц
- Индикатор наличия напряжения
- Зелёный светодиод (un)
- Индикатор срабатывания реле
- Красный светодиод (r)
- Категория перенапряжения
- 3
- Количество переключающих (перекидных) контактов
- 1
- Контроль макс. напряжения при постоян. токе
- да
- Контроль макс. однофазного напряжения
- да
- Контроль макс. трехфазного напряжения
- нет
- Контроль мин. напряжения при постоян. токе
- да
- Контроль мин. однофазного напряжения
- да
- Контроль мин. трехфазного напряжения
- нет
- Макс сечение многожил кабеля с наконечниками
- 1х2,5 мм²
- Макс сечение одножильного кабеля
- 1х2,5 мм²
- Мех износостойкость
- 10^7 циклов
- Мин. задержка на включение
- 0.5 с
- Номин напряжение контактной группы
- 250 ас / 24 dc В
- Номин ток контактных групп при АС-1
- 10 А
- Номин. напряжение
- 24...48 ac/dc В
- Номин. напряжение питания цепи управления Us AC 50 Гц
- 48 В
- Номин. напряжение питания цепи управления Us постоян. тока DC
- - В
- Погрешность измерений
- ±1 процентов
- Погрешность настройки
- ± 5 процентов
- Рабочее положение (горения)
- Любое
- Ремонтопригодность
- нет
- Способ монтажа
- Din-рейка (стандарт) 35 мм
- Степень загрязнения
- 2
- Степень защиты IP клеммы
- IP20
- Степень защиты IP лицевая панель
- IP40
- Температура эксплуатации
- +20...+55 °C
- Тип напряжения управления
- Перемен./постоян. (ac/dc)
- Функция гистерезиса для напряжения при постоян. токе
- нет
- Ширина
- 18 мм
- Электр износостойкость
- 10^6 циклов
Базовые параметры
- Единица измерения
- шт
- Вес
- 0,076 шт
- Объём
- 0,000217 м3
Упаковки
| Индивидуальная | Заводская | Мастер | Транспортная | |
|---|---|---|---|---|
| Количество | 1,0 | — | — | 200,0 |
| Ед. измерения | шт | шт | шт | шт |
| Тип / вариант | КОРОБКА/БОКС | — | — | КОРОБКА/БОКС |
| Материал | КАРТОН | — | — | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкоды | — | — | ||
| Вес брутто | 0,076 кг | — | — | 15,200 кг |
| Объём | 0,000217 м3 | — | — | 0,043350 м3 |
| Д×Ш×В | 9,30 × 2,30 × 7,20 см | — | — | 51,00 × 25,00 × 34,00 см |
- Срок службы
- 5 лет
- Гарантийный срок
- 1 год
